Cảm biến đo ẩm và nhiệt độ phòng

Cảm biến đo ẩm.

Cung cấp cảm biến độ ẩm và nhiệt độ không khí trong phòng, tích hợp ngõ ra RS485, 0-10VDC, 4-20mA, cảm biến nhiệt độ RS485, đo ẩm lò sấy, trong tủ điện, báo phòng, cảm biến báo ẩm và nhiệt độ, tín hiệu 4-20mA, 0-10VDC, cảm biến đo ẩm ngõ ra RS485, Modbus RTU. Cảm biến nhiệt ẩm 4-20mA, Đầu dò độ am 0-10vdc chuẩn công nghiệp.

Cảm biến  dể dàng lắp đặt và thay thế, cảm biến có độ nhạy và độ chính xác cao.

Cảm biến đo ẩm là gì?

Nội dung bài viết

Sử dụng trong các hệ thống tử lão hóa bảo quản thuốc, hóa chất, dùng trong lĩnh vực công nghệ sinh học, vườn ươm, tạo giống, phòng thí nghiệm…

Độ ẩm là lượng hơi nước tồn tại trong không khí, độ ẩm tuyệt đối là khối lượng nước được tính bằng gam trong 1 mét khối không khí nào đó. Nhiệt độ cao thì độ ẩm càng cao, thông thường độ ẩm được tính bằng phần trăm. Độ ẩm môi trường thường 60 đến 70 phần trăm. Sai số cho phép của độ ẩm là cộng trừ 5 phần trăm.

Sơ bộ về cảm biến đo độ ẩm và nhiệt độ phòng.

Cảm biến đo độ ẩm không khí có phạm vi đo từ 0 đến 100 phần trăm với ngõ ra tín hiệu analog 0-10VDC hoặc 4-20mA, RS485, đây là hai dạng tín hiệu ta có thể dễ dàng xử lý và hiển thị

Sản phẩm cảm biến nhiệt ẩm Dành cho anh em lắp công trình cần giá tốt, hoặc những ai cần ngon bổ rẻ, tiết kiệm chi phí mà vẫn có một sản phẩm tốt, có thông số cụ thể và chính sách bảo hành như mọi sản phẩm cao cấp.

Cảm biến báo ẩm,nhiệt độ phòng sản xuất  từ những nhà sản xuất, gia công cho các hãng nổi tiếng. Chúng tôi luôn mang lại cho bạn sự lựa chọn tiết kiệm nhất nhưng chất lượng sẻ được đánh giá qua người dùng cảm thấy chất mới cho ra thị trường.

Cảm biến đo độ ẩm và nhiệt độ phòng
Các loại option đầu đo cho cảm biến đo ẩm.

Đảm bảo hàng chất lượng, hoạt động ổn định như các sản phẩm phân khúc cao. Sau khi test tại chổ và thử nghiệp cho nhiều công trình, hoạt động rất tốt, cho về hàng loạt.

Hàng bảo hàng 12 tháng 1 đổi 1 – Mọi người yên tâm mà xài, bán vì thương hiệu chứ không bán 1 lần.

Cảm biến nhiệt ẩm với thiết kế thân rời.

Model: VELT-W-TH-I4-S (loại chịu nhiệt 120 độ C)

VELT-W-TH-I4-D ( loại lắp đường ống gió:

Cảm biến đo ẩm
Thiết kế cảm biến rời xài cho đường ống.

Cảm biến chuyên xài trong đường ống và lò sấy, với nhiệt độ hoạt động lên đến 120 độ C. Phạm vi nhiệt chuyển đổi từ -40-80 độ C, Phạm vi đo ẩm 0-100%. Với vỏ kim loại inox 304, thiết kế ren vặn 1/2, chúng ta có thể vặn cố định vào lò, đường ống rất chắc chắn.

Đi kèm là dây nối dài cảm biến bằng silicon dẻo và chịu nhiệt, giúp cảm biến có thể chịu được nhiệt độ cao trong môi trường 120 độ C. Dây nối dài chúng ta có thể lựa chọn dài 1 mét, 2 mét, hoặc 3 mét.

Lưu ý là nhiệt độ 120 độ C là khả năng chịu nhiệt, khi kết nối với bộ đọc tín hiệu hoặc PLC thì chúng ta khai báo phạm vi nhiệt độ là -40-80 độ C. Độ ẩm có phạm vi là 0-100 phần trăm.

Ngoài ra để đáp ứng nhu cầu của khách hàn. Ngoài lựa chọn thang nhiệt -40~80 độ C. Chúng tôi còn có một lựa chọn về phạm vi đo nhiệt 0-120 độ.

Việc sử dụng trong môi trường nhiệt độ cao, và độ ẩm cao là vấn đề làm nhanh chống hư các linh kiện trên đầu cảm biến.

Đầu cảm biến độ ẩm được năng cấp thêm lớp bảo vệ
Đầu cảm biến độ ẩm được năng cấp thêm lớp bảo vệ.

Phiên bản nâng cấp mới giúp cảm biến đo ẩm tăng khả năng chịu nhiệt và chống được môi trường ăn mòn.

Ngoài ra lớp bảo vệ tăng thêm khả năng chống nước. Trong các trường hợp ngậm nước thì chỉ cần đợi không đầu cảm biến là sử dụng lại bình thường.

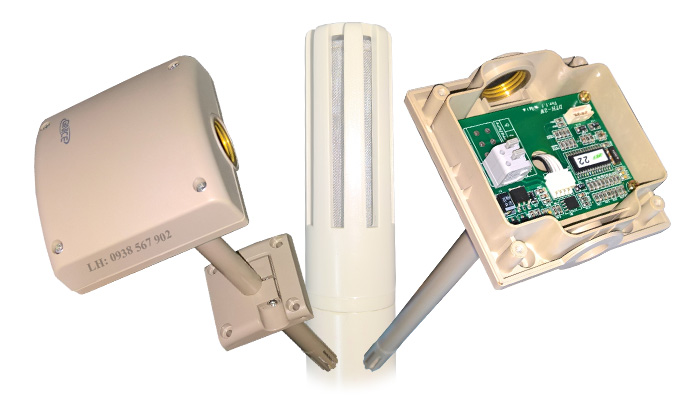

Cảm biến độ ẩm thiết kế cho đường ống.

Cảm biến đo ẩm trong đường ống ngõ ra 4-20ma
Trang bị que dài có thể lắp trên đường ống và trong hộp dễ dàng.

Đối với những ứng dụng đo nhiệt ẩm trong tủ, trong ống, trong lò có nhiệt độ dưới 80 độ C. Thì chúng ta sử dụng cảm biến đo ẩm  có que thân nhựa, có kèm phụ kiện kín hơi cho không khí không bị xì.

Que đo có chiều dài và thọc sâu vào bên trong đường ống. Để chúng ta có thể đo độ ẩm và nhiệt độ chính xác hơn. Khoảng cách que đo cũng có thể dễ dàng thay đổi dài ngắn.

Cảm biến đo nhiệt độ - độ ẩm
Cảm biến đo nhiệt độ – độ ẩm dây rời.

Đây là những dòng có cảm biến tách ra khỏi bộ khuếch đại. Được sử dụng cho những môi trường khắc nghiệt với độ ẩm cao và nhiệt độ cao. Hoặc sử dụng cho những nơi có vị trí sâu hoặc nhỏ hẹp.

Với thiết kế này chúng ta có thể giảm thiểu hư hại bộ khuếch đại. Chiều dài dây ra chúng ta có thể tùy chọn dài ngắn khác nhau. Lưu ý là tránh đi qua vùng nhiễu hoặc đi chung với dây động lực. Sẽ làm cảm biến đo ẩm hoạt động không ổn định.

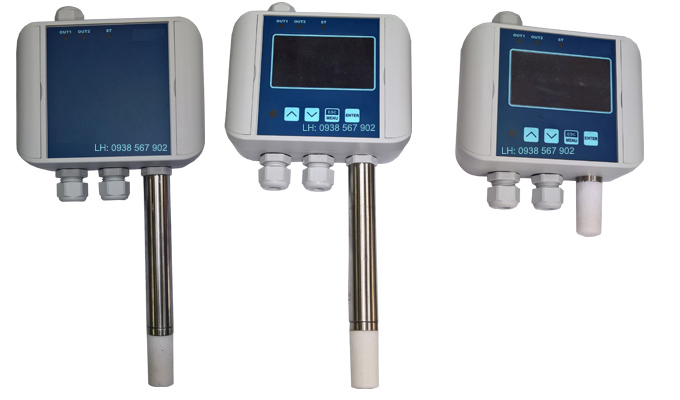

Cảm biến đo ẩm tích hợp hiển thị.

Là loại cảm biến được tích hợp màn hình, hiển thị nhiệt độ và độ ẩm. Với ngõ ra analog 4-20mA, 0-10VDC hoặc ngõ ra RS485.

đo ẩm kiểu hiển thị tích hợp
Do ẩm kiểu hiển thị tích hợp với nhiều kiểu lựa chọn đầu đo.

Đầu đo với nhiều kiểu lựa chọn đầu đo, đáp ứng hầu hết các ứng dụng thông thường đến các ứng dụng khắc nghiệt.

Với ngõ ra RS485, các phúm bấm có chức năng cài đặt các thông số như tốc độ, ID cho cảm biến.



Thông số kỹ thuật cảm biến đo ẩm.

Phạm vi nhiệt: -40-80 độ C

Phạm vi ẩm: 0-100 phần trăm.

Nhiệt độ hoạt động: -40-80 dộ C, 0-120 độ C ( option)

Ngõ ra: Nhiệt ẩm độc lập 4-20mA hoặc 0-10vdc, hoặc RS485.

Nguồn cấp: 10-30VDC, đối với ngõ ra 0-10VDC thì nguồn cấp là 24VDC.

Sai số: 3% độ ẩm và 0.5 độ C.

Thời gian đáp ứng: <2s (tốc độ gió 1m/s) đới với độ ẩm, <5s (tốc độ gió 1m/s) đối với nhiệt độ.

Load capacity: output volt (<250 ohm), output current (<600 ohm).



Phần mềm kết nối cảm biến đối với loại RS485.

>>Driver cho một số loại cáp RS485

>>Software cấu hình ID sensor (font phần mềm bị lỗi nên mọi người đối chiếu theo hình bên dưới nhé)

Chủ yếu là cấu hình ID (address) và tốc độ (Baud) thôi, còn lại tất cả thông số của cảm biến là mặc định.

Phần mềm cấu hình ID cho cảm biến độ ẩm có ngõ ra RS485.

Giao diện cấu hình cảm biến đo ẩm.
Giao diện cấu hình cảm biến đo ẩm.

Tham khảo cáp kết nối RS485 với máy tính.

Là phụ kiện cáp RS485 kết nối cảm biến độ ẩm với máy tính thông qua phầm mềm để cài đặt ID và tốc độ baud của cảm biến.

Cáp kết nối chuyển đổi USB sang RS485.
Cáp kết nối chuyển đổi USB sang RS485.

Phần mềm kết nối các loại cảm biến và thiết bị RS485.

Phầm mềm thu thập dữ liệu nhiệt độ và độ ẩm theo thời gian thực. Kết nối nhiều cảm biến có ngõ ra RS485 lại với nhau. Các dữ liệu được phần mêm thu thập và lưu dưới dạng file excel.

Ngoài cảm biến nhiệt ẩm ra. Phần mềm còn có thể thu thập và tích hợp thêm tất cả các loại cảm biến khác.

Monitor
Phần mềm Monitoring.



Mời mọi người xem video phần test nhiệt – ẩm của cảm biến đo ẩm – nhiệt.

Để mọi người không nghi ngờ, sản phẩm được test thực tế trong tủ lạnh -19 độ, cảm biến hoạt động và đáp ứng nhiệt ổn định.

Đồng hồ  nhận tín hiệu 4-20mA ( khai báo ngưỡng -40~80), sử dụng môi trường ẩm cao kể ca trong nước vẫn không bị hư cảm biến, đầu hạn chế nước.



Video test độ ẩm – nhiệt độ trong tủ lạnh.

Sản phẩm cảm biến đo ẩm có độ nhạy rất cao, đáp ứng nhanh.

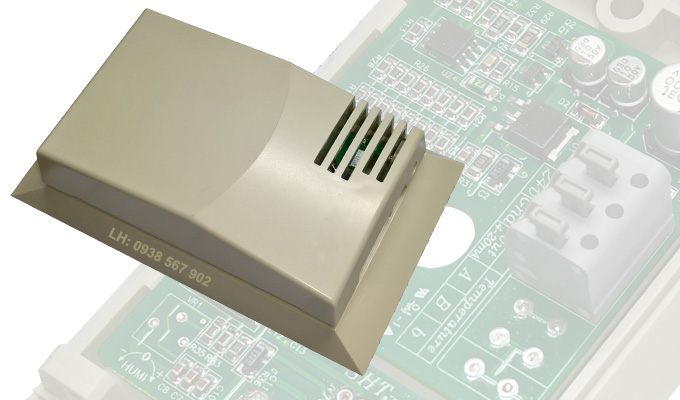

Nội thất bên trong Cảm biến nhiệt ẩm.

So với bo mạch bên trong các hàng cao cấp khác thì cũng không có nhiều khác biệt. Cũng những linh kiện đó, cũng những chức năng đó. Nên chúng ta không cần tốn nhiều thời gian để suy nghỉ so sánh.

Cảm biến đo độ ẩm

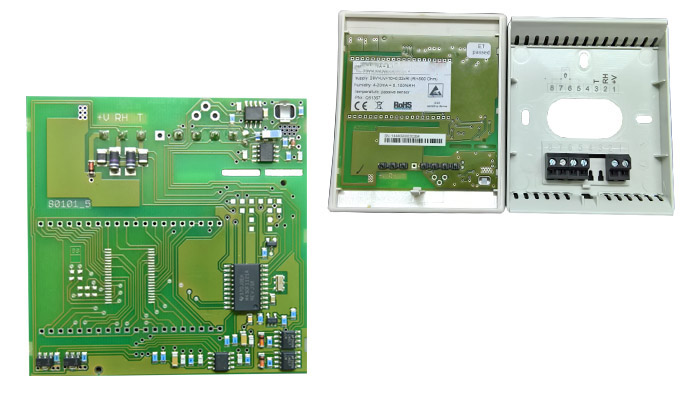

Bên trong mạch cảm biến đo ẩm.

Bo mạch của cảm biến đo ẩm  được phủ một láp sáp chống ẩm nên nhìn thấy sần sùi nhưng thực tế nó làm rất tinh sảo. Xung quanh vỏ có ron chống nước bảo vệ hơi nước xâm nhập vào.

Cảm biến nhiệt ẩm được sử dụng là SHT30. Là linh kiện mà các sản phẩm thương hiệu hay sử dụng.

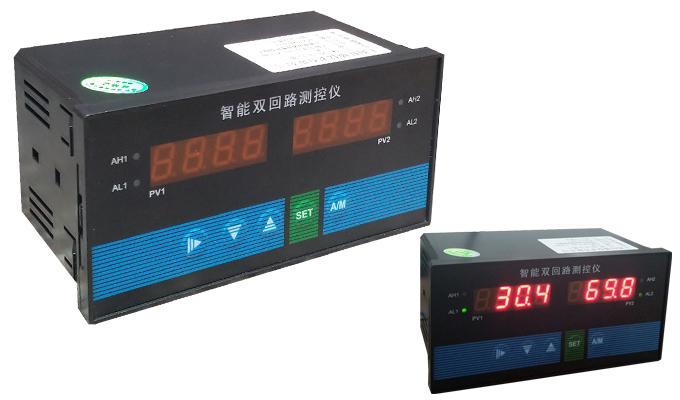

Bộ hiển thị nhiệt độ và độ ẩm hai màn hình độc lập.

Với ưu điểm là có 2 màn hình trên một bộ hiển thị. Chúng ta có thể xem được độ ẩm và nhiệt độ cùng một lúc tại một thời điểm. Và mỗi màn hình là một bộ điều khiển riêng biệt.

bo hien thi cam bien do am va nhiet do
Bộ Hiển Thị Cho Cảm Biến Nhiệt độ Và độ ẩm.

Chúng ta có thể cài đặt các ngõ ra relay để cảnh báo cao hoặc thấp. Thậm chí là điều khiển một hệ thống tạo nhiệt hoặc tạo độ ẩm. Bên cạnh đó, sản phẩm có tài liệu tiếng Anh, đơn giản, dễ cài đặt. Hoặc chúng ta có thể tham khảo hướng dẫn thông qua video dưới đây.

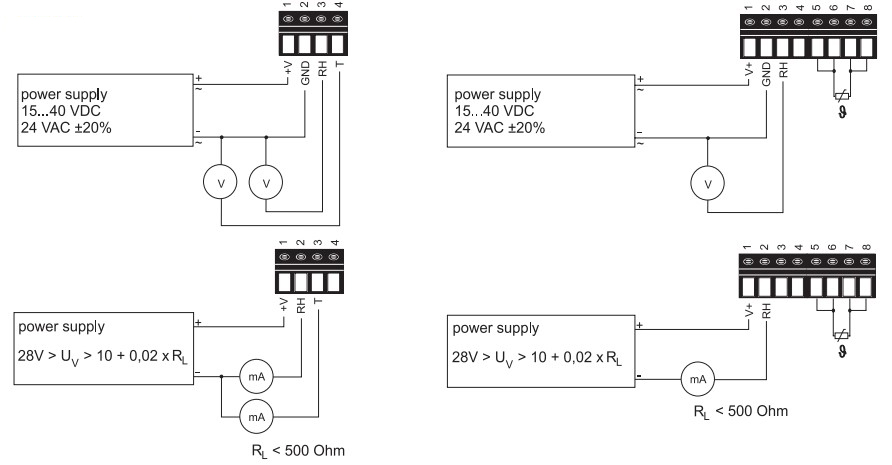

Sơ đồ kết nối điện cảm biến đo độ ẩm.

Sản phẩm có 6 dây ra, 2 dây cấp nguồn, 2 dây ngõ ra ẩm và hai dây ngõ ra nhiệt, có màu phân biệt nên dễ dàng đấu nối.

Cảm biến độ ẩm sử dụng nguồn cấp 1-0~30VDC với dây đen âm và nâu dương. Ngõ ra có hai dây độ ẩm là trắng âm, vàng dương. Ngõ ra nhiệt độ với hai dây xanh lá âm và xanh dương dương.

Cảm biến đo ẩm
Sơ đồ nối dây cảm biến đo ẩm.

Để tiết kiệm dây khi truyền xa. Chúng ta có thể kết nối cảm biến báo ẩm với dây 4 lõi. Hai dây nguồn cấp và hai dây dương cho tín hiệu nhiệt độ và độ ẩm. Và 2 dây âm chúng ta nối chung với dây âm của nguồn cấp.

Cảm biến đo nhiệt độ, độ ẩm có hiển thị, kết nối RS485.

Tích hợp màn hình hiển thị LCD. Hiển thị kích thước lớn với hai dòng nhiệt độ và độ ẩm. Cảm biến có thể cài đặt ngõ ra với 2 relay để cảnh báo ngưởng cao và ngưỡng thấp.

Cảm biến đo nhiệt độ, cảm biến đo độ ẩm
Cảm biến đo nhiệt độ, cảm biến đo độ ẩm.

Đặc biệt là cảm biến khác với những bộ hiển thị nhiệt ẩm phổ thông là có thêm ngõ ra RS485. Có thể thu thập dữ liệu và giám sát từ xa thông qua máy tính.

Sàn phẩm sử dụng nguồn 24VDC, không có pin tích hợp bên trong. Cài đặt bằng phím bấm tích hợp trên màn hình đề thay đổi thông số.

Tham khảo thêm bộ ghi dữ liệu nhiệt – ẩm, sữ dụng pin 1 năm, kết nối máy tính.

Bộ ghi dữ liệu nhiệt độ, độ ẩm
Bộ ghi dữ liệu nhiệt độ, độ ẩm

Cảm biến đo ẩm trong đường ống.

Đối với mỗi ứng dụng thì sẽ có những thiết bị chuyên dụng, đo độ ẩm cũng vậy, cũng phải tùy vào ứng dụng mà chọn loại cảm biến cho phù hợp. Đối với những vị trí như trong đường ống, trong các tủ kín.

Đo độ ẩm trực tiếp lên vật liệu thì ta chọn loại có que dài, có thể thọc sâu trong ống hoặc vật liệu.

Cảm biến đo độ ẩm trong đường ống
Cảm biến đo  ẩm – nhiệt độ trong đường ống.

Thông số kỹ thuật của cảm biến nhiệt ẩm.

– Nguồn cấp: 10-30VDC.

– Phạm vi đo ẩm: 0-100 phần trăm.

– Phạm vi đo nhiệt: -40 ~ 80 ° C; -20 ~ 80 ° C; -40 ~ 60 ° C; 0-50 ° C . Lựa chọn qua công tắc.

– Sai số: ±3%RH(5%RH~95%RH,25℃), ±0.3℃(25℃).

– Nhiệt độ hoạt động: -40℃~+80℃ (120℃ option).

– Cấp độ bảo vệ mạch: IP 54.

– Thời gian đáp ứng: Humidity ≤8s(1m/sWind speed), Temperature ≤25s(1m/sWind speed).

– Ngõ ra: 2 x 4-20mA , ngo ra RS485.

>> Tài liệu chi tiêt

Cùng xem qua khả năng đáp ứng nhiệt của Cảm biến đo độ ẩm.

Cảm biến được kiểm tra một lần nữa trước khi giao hàng.

Kiểm tra cảm biến đo ẩm
Kiểm tra cảm biến đo ẩm.

Một số ứng dụng của cảm biến đo ẩm.

Được sử dụng đa dạng trong nhiều lĩnh vực. Nhiệt độ và độ ẩm là hai yếu tố quyết định cực kỳ quan trong trong các qui trình sản xuất, chế biến, nôi trồng, bảo quản, thành phẩm…

Kiểm soát nhiệt độ và độ ẩm trong nuôi trồng nấm.

Việc nuôi trồng nấm cần một môi trường khắc nghiệt. Nhiệt độ và độ ẩm cao, cảm biến được thiết kế chống nước nên rất an toàn.

Ứng dụng cảm biến trong hệ thống trồng nấm
Ứng dụng cảm biến trong hệ thống trồng nấm.

Sau mỗi mẻ nấm thì công nhân thường vệ sinh buồng nấm bằng vòi xịt. Đôi lúc sơ ý xịt vào cảm biến là điều bình thường. Cảm biến có khả năng chống nước cao tiêu chuẩn chống nước IP65. Khi bị ướt đầu cảm biến thì sau khi khô nước là xài bình thường.

Giám sát nhiệt ẩm trong bảo quản thực phẩm – thuốc men.

Các chỉ tiêu trong bảo quản thường chỉ cần đạt hai tiêu chí đó là nhiệt độ và độ ẩm. Thường các việc bảo quản chỉ cần đạt được hai tiêu chí này là thanh công.

Việc giám sát chặt chẻ nhiệt độ và độ ẩm trong quá trình bảo quản đặt biệt là các loại thực phẩm. Giúp tăng giá trị và thời gian sử dụng.

Giám sát độ ẩm và nhiệt độ trong tủ lảo hóa thuốc
Giám sát độ ẩm và nhiệt độ trong tủ lảo hóa thuốc.

Đối với các loại thuốc sau khi sản xuất xong thì cần một thời gian bảo quản mới cho ra thị trường. Quá trình này được gọi là thời gian lão hóa.

Và nhiệt độ độ ẩm cũng là hai tiêu chí để chúng ta giám sát. Để các loại thuốc uống có thể lưu hóa ở trạng thái tốt nhất trước khi đưa vào sử dụng.

Từ đó cho thấy được tầm quan trong của cảm biến độ ẩm trong quá trình sản xuất cũng như bảo quản. Nó là công cụ đắt lực không thể thiếu được khi áp dụng những công nghệ.

Ứng dụng trong điều khiển độ ẩm trong nông nghiệp

Giám sát độ ẩm và nhiệt độ trong vườn ươm, điều khiển độ ẩm thông qua hệ thống phun sương, tưới nước, điều tiết lượng nước một cách hợp lý và tiết kiệm. Điều khiển hệ thống thông gió khi nhiệt độ quá cao.

Cam-bien-do-am-nong-nghiep
Cảm biến nhiệt ẩm kết hợp màn hình kép.

Việc kiểm soát độ ẩm giúp cây trồng phát triển ổn định, đặc biệt là trong nuôi trồng nấm. Tránh thiệt hại về sản lượng do việc ảnh hưởng của nhiệt độ và độ ẩm.

Sản phẩm cảm biến đo độ ẩm được khách đặt hàng.

– Đăng lên cho mọi người yên tâm mua hàng.

2019 08 10 133219 1
