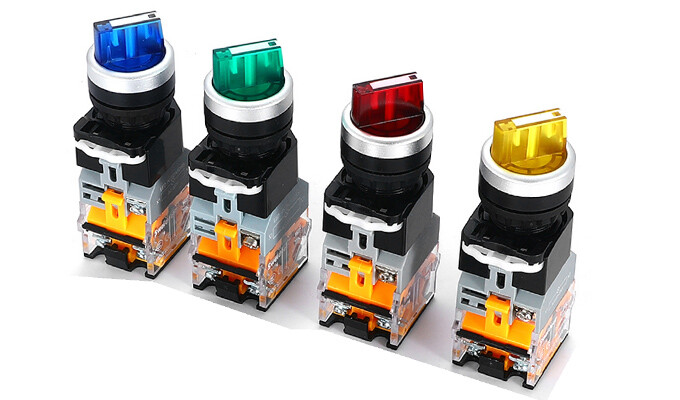

Công tắc xoay 3 vị trí có đèn 24VDC, 220VAC. Công tắc chuyển mạch 3 vị trí, công tắc xoay 2 vị trí có đèn màu xanh, đỏ, vàng.

Được sử dụng trong việc chuyển mạch đóng mở các thiết bị điện. Sử dụng làm công tắc nguồn, có 3 vị trí đảo. Vị trì giữa là vị trí trạng thái 0.

Sử dụng trong các ứng dụng tủ điện, công tắc điều khiển, công tắc bật nguồn. Đống mở đèn, bơm nước, quạt, hệ thống truyền tải điện…

Tham khảo: Cảm biến đo mức nước

Thiết kế Công tắc xoay 3 vị trí có đèn.

Sản phẩm Công tắc xoay 3 vị trí có đèn được thiết kế theo chuẩn khoét lỗ tủ phi 22mm. Đầu xoay được làm màu xanh – đỏ xuyên thấu cho ánh sáng qua được. Cụm đèn được thiết kế riêng biệt có thể thanh đổi điện áp 24VDC hoặc 220VAC.

Với cụm tiếp điểm 1 cặp tùy chọn 1NO + 1NC, 2NC, 2NO tùy theo nhu cầu sử dụng. Và cũng có thể thay thế dễ dàng bằng thao tác đơn giản.

Than khảo: Nút nhấn có đèn

Thông số kỹ thuật Công tắc xoay 3 vị trí.

Tiếp điểm: 1NO + 1NC, 2NO, 2NC

Dòng định mức: 250V 10A.

Tiêp chuẩn IP: 54

Khoét lỗ tủ: 22mm hoặc 25mm xài chung

Trạng thái sử dụng: 3 vị trí tự giữ

Vật liệu: Nhựa ABS

Môi trường hoạt động: -20~80 độ C, 0~80 % độ ẩm.

Nguồn đèn: 24VDC, 220VAC

Màu sắc: Đỏ, Xanh, vàng.
