Cảm biến đo mức nước.

Các loại Cảm biến đo mức nước, Cảm biến báo nước, cảm biến dạng siêu âm. Cảm biến báo mức nước dạng phao, cảm biến mức dầu, báo mức chất lỏng, axit

Hiện nay có rất nhiều loại cảm biến đo mức nước. Tùy vào ứng dụng, mục đích khác nhau thì sẽ có những loại cảm biến đo mức nước phù hợp. Và một điều chắc chắn là phụ thuộc rất nhiều vào môi trường, nhiệt độ, vị trí lắp đặt, diện tích lắp đặt.

Các loại cảm biến đo mức nước.

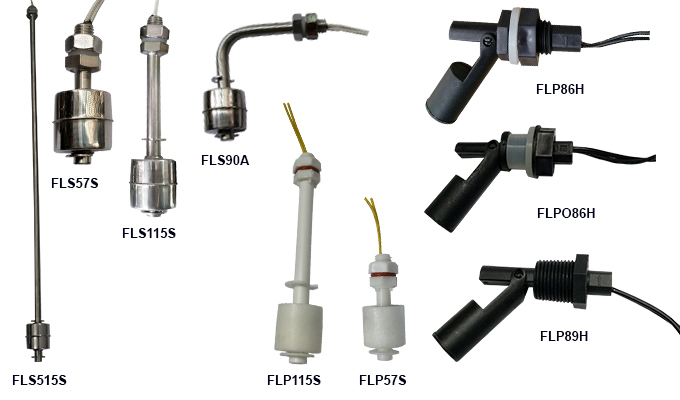

Cảm biến đo mức nước dạng phao.

Phao inox 316, 304, phao nhựa, với tín hiệu đơn giản là ON/OFF (NO/NC), là loại phao có tiếp điểm từ chứ không phải cơ.

Có cấu tạo gồm một cầu phao rỗng chứa một vòng nam châm nhỏ được đúc kín bên trong. Khi nước chạm vào phao nhờ vào lực đẩy của nước, cầu phao sẽ đi chuyển đi lên và đi ngang qua một công tắc từ bên trong. Công tắc từ này chỉ nhận tín hiệu từ trường của nam châm mới thay đổi trạng thái. Tín hiệu này được đưa ra ngoài dạng tiếp điểm khô.

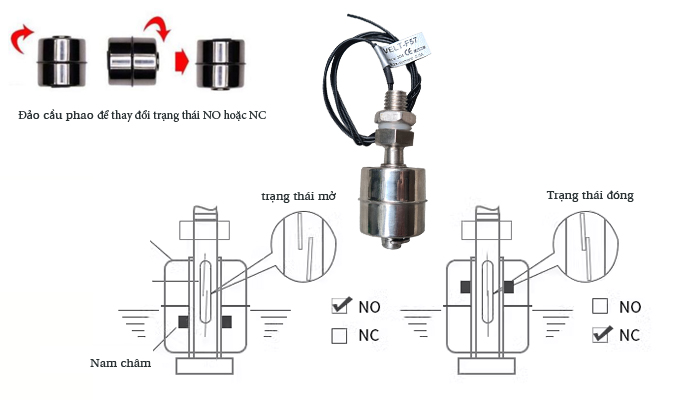

cau tao cam bien dang phao
Nam châm bên trong cầu phao được đặt lệch một bên để chúng ta có thể thay đổi trạng thái thường đóng hoặc thường mở.

Khi nước hạ xuống thì cầu phao cũng hạ xuống và làm cho công tắc từ bên trong hở mạch ra. Trạng thái tác động này chỉ có một hình trình rất ngắn.

Cảm biến đo mức nước dạng phao sử dụng trong việc báo mức chất lỏng, báo đầy, báo cạn, điều khiển bơm, làm tín hiệu điều khiển cho các thiết bị khác.

Các loại phao báo mức nước loại nhựa.

Được thiết kế thân bằng nhựa PP, loại nhựa an toàn sử dụng cho nước và thực phẩm. Phao nhựa thích hợp sử dụng trong môi trường hóa chất, axit, dung dịch muối, kiềm.

Các loại cảm biến báo nước dạng phao nhựa.
Các loại cảm biến báo nước dạng phao nhựa.
Thông số kỹ thuật phao nhựa.

Ngõ ra: Tiếp điểm khô NO hoặc NC.

Điện áp hoạt động: 24VDC, 220VAC, 12VDC…

Dòng định mức: 0.5A ( Khuyến cáo chỉ kích cho relay kiếng làm tín hiệu).

Vật liệu: Nhựa polypropylen PP.

Nhiệt độ hoạt động: 0-80 độ C.

Các loại phao báo mức nước loại inox.

Là loại phao được thiết kế thân kim loại inox 304 hoặc Inox 316. Có khả năng chiệu nhiệt cao hơn phao nhựa. Thích hợp cho ứng dụng báo đầy, báo cạn các loại dung dịch. Đặc biệt là dung dịch xăng dầu, cồn mà các loại phao nhựa không thể xài được.

phao bao muc lap ngang inox VELT F89
phao inox velt-f86, velt-f89
Thông số kỹ thuật phao inox.

Ngõ ra: Tiếp điểm khô NO hoặc NC.

Điện áp hoạt động: 0-24VDC, 0-220VAC, 12VDC…

Dòng định mức: 0.5A ( Khuyến cáo chỉ kích cho relay kiếng làm tín hiệu). Phao sẽ hỏng khi kích cho van, contactor, motor…

Vật liệu: Inox 304 hoặc 316.

Nhiệt độ hoạt động: -10-120 độ C.

Cảm biến báo mức nước dạng điện dung.

cảm biến báo mức không tiếp xúc thích hợp báo mức nước trong đường ống nhựa, trong bồn nhựa. Nhờ tính dung nên chỉ cần lắp bên ngoài là có thể báo được mức bên trong.

Cảm biến báo mức nước
Cảm biến đo mức nước cách ly.

Cảm biến thích hợp cho báo mức các loại hóa chất, muối, axit…

Nguồn cấp 24VDC.

Ngõ ra: NPN hoặc PNP, NO-NC có thể lựa chọn qua dây Mode.

Dây ra: 30cm – có thể nối dài thỏa mái.

Độ nhạy: Có thể điều chỉnh bằng núm vặn.

IP: 65

Nhiệt độ: -5-105 độ C.

Kích thước ống: VELT-LSP-LP   11~100mm, độ dày ống 1.5~20mm hoặc sử dụng cho mặt phẳng.

VELT-LSP-SP: Sử dụng cho ống 4~10mm.

Cảm biến báo mức ON/OFF dạng siêu âm.

Đối với loại cảm biến điện dung thì chỉ áp dụng báo mức trong các bồn chứa phi kim, vì kim loại nó cũng nhận được. Vì vậy cảm biến siêu âm có thể đáp ứng được báo mức trong bồn phi kim và kim loại.

Cảm biến báo mức nước dạng siêu âm
Cảm biến báo mức nước dạng siêu âm.

Model: VELT-ULS

Nguồn cấp 24VDC.

Ngõ ra: NPN và PNP.

Bề dày thành bồn: 5mm.

Nhiệt độ: -25-60 độ C.

Đo mức nước dạng áp suất tuyến tính.

Cảm biến được thả vào trong nước, khi nước dâng lên thì tín hiệu cũng thay đổi từ 4-20mA.

Là loại cảm biến áp suất báo mức nước theo từng mức, hoạt động cực kỳ ổ định, độ chính xác cao. Có thể thả vào trong đường ống nhỏ, bể nước thải, những nơi có nhiều cận bã, không lo bị nghẹt tín hiệu.

Cảm biến đo mức nước dạng áp suất
Cảm biến đo mức nước dạng áp suất.

Tín hiệu đưa về dạng hai dây 4-20mA, đưa qua một bộ hiển thị để hiển thị mức chất lỏng thực tế bên trong bồn. Chúng ta có thể điều khiển tự động bơm nước vào hoặc tự động xả nước ra. Chúng ta có thể cài đặt cảnh báo cao hoặc thấp mức chất lỏng bên trong.

Cam-bien-do-muc-nuoc-tha-chim
Kết hợp cảm biến báo mức nước kiểu áp suất với màn hình.

Cảm biến đo mức nước kiểu áp suất có thể sử dụng cho hầu hết các loại chất lỏng như sữa, nước, dầu và các loại chất lỏng khác.

Ứng dụng cho các trạm thủy lợi, báo nước trong đập đầy hoặc cạn. Hệ thống xử lý nước thải. trạm bơm nước. Báo mức nước trong đường ống, bồn, silo.

Cảm biến đo mức nước dạng phao tuyến tính.

Là loại phao kiểm soát toàn bộ mức nước, đưa ra tín hiệu analog 4-20mA. Thân làm bằng Inox, PVC, PP, nên co nhiều lựa chọn cho từng môi trường đo khác nhau. Loại này sử dụng tốt khi trong các phạm vi hẹp như các bể dạng ống, cảm biến siêu âm không thể đo được. và có thể chịu được nhiệt độ cao.

Phao tuyến tính.
Đo mức nước dạng phao tuyến tính.

Cảm biến đo nước dạng quang.

Cảm biến đo nước dạng quang
Cảm biến đo nước dạng quang.

Là loại đo mức nước theo nguyên tắc khúc xa ánh sáng. Khi có nước chạm vào đầu cảm biến thì sẽ output ra tín hiệu NPN/PNP (24VDC). Cảm biến được thiết kế có ren, bắt và thành bồn. Có thể lắp thẳng đứng, hoặc theo phương ngang. Sản phẩm làm từ nhựa Polysulphone có thể sử dụng trong môi trường axit và các chất nền, cảm biến đo mức dầu, môi trường cồn, rượu, bia...

– Output: NPN/PNP/NO/NC.

– Điện áp: 10-40VDC/100-265VAC.

Bộ điều khiển mức nước dạng điện cực.

Là loại cảm biến sử dụng các que điện cực cắm vào trong bể, thông thường loại này dùng để điều khiển bơm nước vào bể (cạn thì bơm, đầy thì ngừng) hoặc bơm nước ra (đầy thì bơm, cạn thì ngừng). Ngoài ra còn có tính năng báo mức quá cao và quá thấp đối với loại 5 cực.

Bộ điều khiển điện cực
Bộ điều khiển mức nước, bơm nước đầy, xả cạn.

Cảm biến đo mức nước hoạt động theo nguyên tắc so sánh điện trở giữa các que và không có điện áp. Nên thích hợp trong môi trường chống cháy nổ rất tốt.

Gồm có 3 que điện cực có độ dài khác nhau, que dài nhất (3) làm chuẩn cho hai que còn lại so sánh điện trở. Khi nước cạn xuống qua que thứ 2 thì điện trở giữa que 3 và que 2 bằng không. Lúc này tiếp điểm trên bộ điều khiển sẽ đóng để điều khiển bơm hay van bất kỳ để cấp nước vào.

Khi nước dân lên và chạm vào que đo 1, bộ điều khiển mức nước sẽ so sánh điện trở giữa que đo 2 và 1 lớn hơn không. Tiếp điểm ra sẽ ngắt (đó là chế độ bơm nước vào). Chế độ xả nước ra thì bộ điều khiển sẽ so sánh ngược lại.

Cảm biến gồm:

– Bộ điều khiển: 3 mức, 5 mức (chỉ thêm cảnh báo cao thấp).

– Que điện cực Inox: dài 1 mét, inox 304.

– Bộ giữ điện cực: 3 cực, 5 cực.

Chế độ bơm đầy hoặc xả cạn được chọn thông qua công tắt trên bộ điều khiển.

Bộ điều khiển có thể chọn độ nhạy điện trở đối với các dạng dung dịch có độ dẫn điện kém. Có thể báo mức các dạng chất rắn có độ ẩm cao, như đất, các, bột…

Có thể sử dụng trong báo mức cao mức thấp rất tốt. Đối với môi trường nhiệt cao khi các cảm biến khác không thể sử dụng được.

Cảm biến đo mức nước dạng siêu âm.

Là loại cảm biến đo mức nước không tiếp xúc. Nguyên tắc làm việc là khi khoảng cách thay đổi thì tín hiệu ra thay đổi từ 4-20mA/0-10VDC. Khoảng cách đo có thể thay đổi lại theo ý người sử dụng, ví dụ 300-400mm, hoặc 200~2000mm… Các loại phạm vi có sẵn: 50~400mm, 100~900mm, 200~2200mm, 250~3500mm, 350~6000mm.

Loại này có ưu điểm: là có thể thay đổi khoảng cách dễ dàng trong phạm vi giới hạn cảm biến, không tiếp xúc với vật cần đo. Tín hiệu analog kiểm soát toàn bộ mức nước, hoạt động ổn định, chính xác.

Nhược điểm: Có bán kính hoạt động rộng nên thường bị vướng vào thành gây nhiễu tín hiệu, nhiệt độ hoạt động dưới 50 độ C.

Ví dụ: Loại có phạm vị là 400mm thì bán kính hoạt động là 60mm, loại 900mm bán kính là 150mm, loại 2200mm thì bán kính hoạt động là 240mm… Tham khảo thêm trong tài liệu đính kèm.

Cảm biến siêu âm .
Cảm biến siêu âm đo mức nước, khoảng cách

Thông số kỹ thuật cảm biến báo mức nước dạng siêu âm.

– Nguồn cấp: 15-30VDC.

– Ngõ ra: 4-20mm hoặc 0-10VDC, NPN/PNP.

– Khoảng cách đo: 400mm, 900mm, 2200mm, 3500mm, 6000mm

– Bảo vệ kín nước: IP 67.

– Kết nối: cáp dài 2m PVC hoặc Connector.

Thời gian đáp ứng: <500ms ( loại 2200mm), <50ms (loại 400mm), <125ms (loại 900mm).

– Sai số chính xác: 1% F.S.

– Nhiệt độ hoạt động: -20~60 độ C.

– Góc phát sóng: 7 độ hoặc 8 độ.

– Độ phân giải: 1 mm.

– Tải định mức: 4-20mA (500 Ohm), 0-10VDC (3KOhm).

– Bán kính hoạt động: 450mm (tùy vào khoảng cách và tùy model sẽ có bán kính hoạt động nhỏ hơn).
