Phao báo mức nước, phao nhựa đo mức nước

Cung cấp các loại phao báo mức nước, phao nhựa, phao inox, phao nhựa polypropylene, cảm biến đo mức nước, cảm biến báo mức nước dang phao. Phao báo mức nước, phao nhựa đo mức nước, các loại phao nhựa, phao inox, phao nhựa polypropylene, cảm biến đo mức nước, cảm biến báo mức nước dạng phao.

Phao báo mức nước, Sử dụng đo mức nước, đo mức dầu, là loại phao hoạt động theo nguyên tắc cảm ứng từ, khi nước tác động vào phao, làm phao tịnh tiến theo trục với một hành trình rất ngắn, công tắt từ bên trong bị tác động làm thay đổi trạng thái, tiếp điểm ngõ ra 2 dây là dạng NO, muốn sử dụng tiếp điểm NC thì đảo ngược phao lại khi sử dụng.

Phao báo mức nước thân nhựa được sử dụng trong môi trường axit, kiềm, muối. Với kích thước nhỏ gọn linh động hơn trong nhiều ứng dụng, trong các đường ống nhỏ, trong phòng thí nghiệm…

Phao báo mức nước loại inox thì có nhiệt độ hoạt động cao hơn, sử dụng trong môi trường thực phẩm, nước nóng có nhiệt độ lên đến 120 độ C, hoặc 200 độ C.

Sử dụng trong báo mức, có thể tự động điều khiển động cơ bơm đầy hoặc xả cạn, nhưng phải sử dụng hai phao mức cao và mức thấp và cần thêm ba relay trung gian là có thể điều khiển được.

Phao báo mức nước, phao nhựa đo mức nước.

Có hai dạng phao nhựa khác nhau về cách lắp đặt nhưng nguyên tắc hoạt động vẫn như nhau.

Loại phao lắp thẳng đứng và phao lắp nằm ngang. Có thể đảo trạng thái NO hoặc NC bằng cách lắp phao ngược lại.

Xem nguyên lý hoạt động của phao, cầu phao nhít lên nhít xuống là tác động tiếp điểm bên trong rồi, hành trình tác động rất nhỏ, mọi người chú ý nhé.

Phao báo mức nước, phao nhựa báo mức nước.

Model: Phao báo mức FLP57S, FLP115S.

Phao được lắp theo phương thẳng đứng, có ren kết nối M10. Dây ra chỉ dài 30cm nên nếu lắp báo mức thấp dưới đáy bồn thì thường phải nối dây và luồng vào ống bắt ren ngay tại đầu phao.

Phao báo mức FLP57S, FLP115S.

Phao báo mức nước FLP57S, FLP115S. FLP215S, FLP515S, FLP1015S.

Thông số kỹ thuật Phao báo mức nước, phao nhựa đo mức nước.

– Kích thước:

FLP57S: dài 57mm.

FLP115S dài 100mm.

FLP215S dài 200mm,

FLP515S dài 500mm,

FLP1015S dài 1m.

– Vật liệu: non-toxic  polypropylene.

– Nhiệt độ: -20~80 độ C.

– Tiếp điểm: NO/NC – 240VAC/220VDC 0.5A.

– IP: 68 (cable output IP67).

– Cáp: 30Cm PVC.

– Áp suất: 2 bar.

>>Tài liệu đính kèm

Phao báo mức nước, phao nhựa đo mức nước dạng thân nhựa lắp ngang.

Model: Phao bao báo mức nước FLPO86H, FLP86H, FLP89H.

Lắp đặt theo phương ngang trên thành bồn. Nhờ vậy mà dây kết nối thường không tiếp xúc với dung dịch đo.

Phao được thiết kế có ron dày nên khi lắp vào thành bồn khó bị xì dung dịch ra bên ngoài, hoạt động với áp suất cao lên đến 2 bar.

Phao báo mức nước loại này hoạt động theo phương nằm ngang với tiếp điểm ngỏ ra 1 NO, có thể xoay phao theo chiều ngược lại để đảo lại tiếp điểm thành NC một cách dễ dàng khi cần.

Phao bao báo mức FLPO86H, FLP86H, FLP89H

Phao bao báo mức nước FLPO86H, FLP86H, FLP89H.

Thông số kỹ thuật Phao báo mức nước, phao nhựa đo mức nước.

– Vật liệu: non-toxic  polypropylene.

– Nhiệt độ: -20~80 độ C.

– Tiếp điểm: NO/NC – 240VAC/220VDC 0.5A.

– IP: 68 (cable output IP67).

– Cáp: 300mm chất liệu PVC.

– Áp suất: 2 bar.

>>Tài liệu đính kèm.

Dạng tiếp điểm của Phao báo mức nước, phao nhựa đo mức nước.

Phao báo mức nước có ngõ ra một tiếp điểm  dạng công tắc khô, nên có thể sử dụng hầu hết các dạng điện áp từ AC đến DC, từ các điện áp thấp đến các điện áp cao.

Phao báo mức dầu thay đổi tiếp điểm phao bằng cách lắp phao ngược lại.

Tiếp điểm của phao báo mức.

Tiếp điểm của phao báo mức.

Các loại phao báo mức nước, phao nhựa đo mức nước khác, phao inox.

Phao báo mức nước, phao nhựa đo mức nước, phao  inox được sử dụng nhiều trong môi trường thực phẩm, nguyên lý hoạt động cũng giống như phao nhựa. Đặc biệt phao inox có khả năng chịu nhiệt cao hơn. Nhiệt độ hoạt động có thể hơn 100 độ C.

Nhờ khả năng chịu nhiệt cao nên phao inox thường sử dụng nhiều trong các báo mức các bồn nước đun sôi tạo độ ẩm thông qua các điện trở.

Phao inox ngoài khả năng chịu nhiệt cao thì còn có thể hoạt động trong môi trường áp suất rất cao, có thể lên đến 10bar.

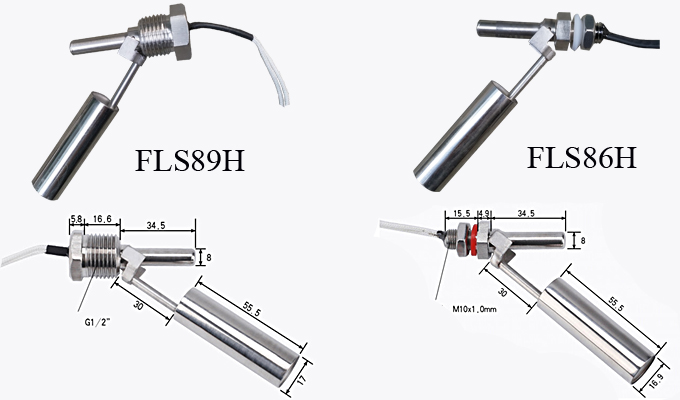

Phao inox lắp ngang FLS89H và FLS86H.

Nhiệt độ: -25 – 120 độ C.

Loại phao inox báo mức chịu nhiệt cao: -10~200 độ C (option)

Inox 304.

Phao inox lắp ngang FLS89H và FLS86H

Phao inox lắp ngang FLS89H và FLS86H.

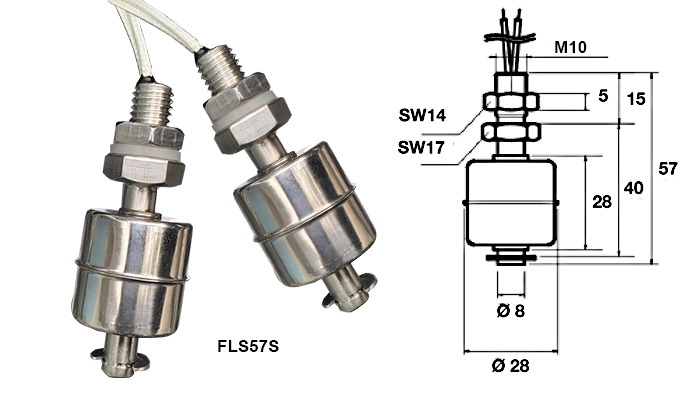

Phao inox thân ngắn FLS57S.

Nhiệt độ: -25 – 120 độ C.

Loại phao inox báo mức chịu nhiệt cao: -10~200 độ C (option)

Inox 304.

>>Tài liệu đính kèm

phao báo mức nước, phao nhựa đo mức nước

Phao inox báo mức nước FLS57S.

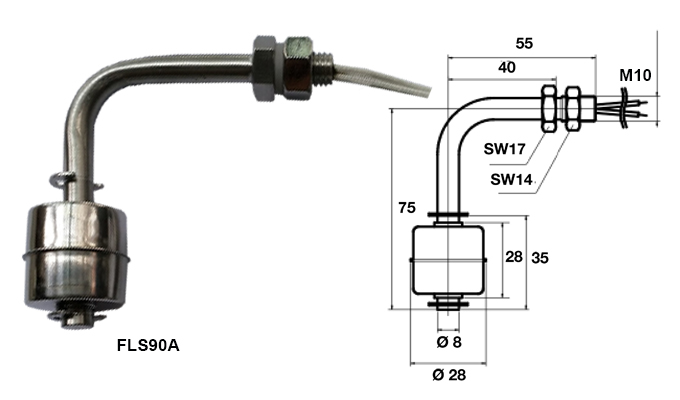

Phao inox dạng cong 90 độ FLS90A.

Phao báo mức dầu loại inox cũng giống như phao nhựa, phao inox cũng có loại phao cong lắp theo phương nằm ngang

Có chiều dài phao là 75mm, và cầu phao có đường kính là phi 28mm, ren kết nối M10.

Loại phao cong 90 độ, lắp theo phương ngang.

– Nhiệt độ: 120 độ C.

– Loại phao báo mức chịu nhiệt cao: -10~200 độ C (option)

– inox 304.

>>Tài liệu đính kèm

phao bao mức nước, phao inox

Phao inoc báo mức dạng cong FLS90A.

Phao inox thân lớn.

Phao báo mức nước được thiết kế có kích thước lớn, cầu phao có đường kính 53mm, Thân và cầu phao được làm bằng inox 316.

Phao có thể hoạt động trong môi trường áp suất lớn. Ngõ ra với tiếp điểm lớn hơn so với các loại phao khác, lên đến 3A với điện áp hoạt động 250VAC.

– Nhiệt độ: -25 – 120 độ C.

– IP: 67.

– Áp suất: 20 Bar.

phao báo mức nước, phao nhựa đo mức nước

Phao inox thân lớn.

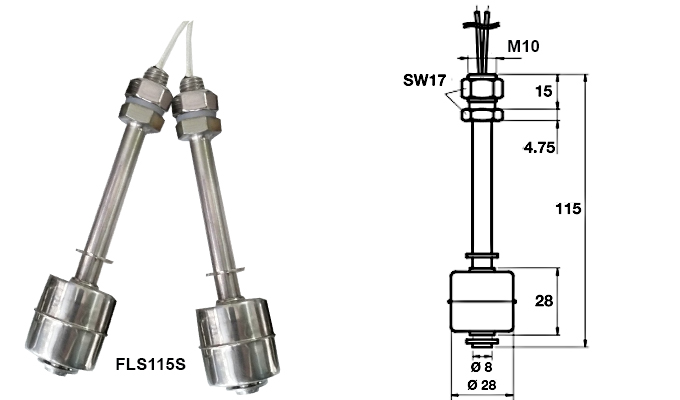

Phao inox thân dài FLS115S.

Phao báo mức nước có thân được thiết kế dài hơn so với các loại phao khác, toàn bộ kích thước dài 115mm, kết nối ren 1/8, với chất liệu phao inox 316, thích hợp trong môi trường hóa chất, thực phẩm, sữa, nước giải khát…

– Nhiệt độ: 0 – 120 độ C.

– Loại phao báo mức nước chịu nhiệt cao: -10~200 độ C  hoặc 300 độ C (option)

– Inox 304.

– IP: 67.

– Áp suất: 10 Bar

– Đường kính phao: 28mm.

– Dây cáp:   0.3m.

>>Tài liệu đính kèm

Phao inox bóa mức nước, mức dầu FLS115S

Phao inox bóa mức nước, mức dầu FLS115S.

Các kích thước phao khác.

Phao inox chiều dài 200mm, model FLS215S

Phao báo mức chiều dài 300mm, Model FLS315S.

Phao báo mước nước chiều dài 500mm, model FLS515S.

Phao báo mước nước chiều dài 1000mm, model FLS1015S.
