Công tắc dòng chảy, công tắc báo dòng chảy

Công tắc dòng chảy, công tắc báo dòng chảy

Cung cấp công tắc báo dòng chảy.  Cảm biến báo dòng chảy nước trong đường ống, cảm biến báo dòng chảy nước trong đường ống. Công tắc báo nước trong ống, công tắc báo nước chảy, cảm biến báo nước chảy trong ống. công tắc dòng chảy là gì?

Hiện nay trên thị trường có rất nhiều loại cảm biến dòng chảy. Và đối với một người mới vào nghề mua hàng thì cũng sẽ bỡ ngở không biết nó là gì. Chỉ biết tên và cầm đó đi mua. Để chúng ta không bị mua sai, hay lạ lẫm với điều này thì giờ chúng ta sẽ tìm hiểu về công tắc này.

Công tắc dòng chảy là gì?

Nó là một thiết bị báo nước chảy trong đường ống. Với mục đích chính là biết được nước có chảy trong đường ống hay là nước đứng yên.

Nó được lắp đặt trên ống nước và cho nước chảy ngang qua. Khi có nước chảy đủ lực thì nó sẻ đẩy lá thép bên trong. Khi lá thép di chuyển nó tác động vào một công tắc. Công tắc này sẽ làm tín hiệu để báo cho chúng ta biết là nước đang chảy hay đứng yên. Các tên thường gọi là công tắc báo nước chảy, cảm biến nước chảy. Như vậy là chúng ta đã làm rỏ và hình dung được nó là gì rôi. Vậy công tắc này để làm gì và ứng dụng của nó ra sao. Chúng ta sẻ tiếp tục tìm hiểu về ứng dụng của nó.

Ứng dụng công tắc báo dòng chảy.

Là loại công tắc cho bất kỳ loại chất lỏng nào. Báo dòng chảy trong môi trường áp suất, môi trường nước muối, dầu…

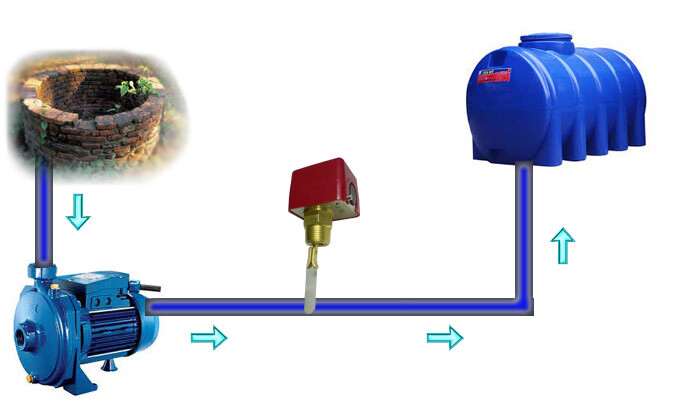

Sử dụng trong việc bảo vệ bơm nước, tránh được tình trạng bơm chạy không tải gây quá nhiệt và cháy máy bơm nước.

Khi bơm nước khởi động, nếu có nước thì tạo ra trong đường ống một dòng chảy. Nó tác động vào lá đo của cảm biến, làm công tắc bên trong tác động. Có thể sử dụng tiếp điểm này để kích hoạt một timer. Nếu trong một khoảng thời gian tiếp điểm này không tác động thì timer sẽ ngắt bơm nước không cho hoạt động.

Tùy vào kích thước ống nước mà chúng ta chọn lá cản thích hợp. Chúng ta có thể cắt tỉa hoặc uốn cong để tăng hoặc giảm lực cản của nước.

Thông số kỹ thuật của công tắc báo lưu lượng.

Áp suất cho phép hoạt động: 10Kgf/cm2 (1MPa).

Chu kỳ đóng mở: 500K lần.

Nhiệt độ môi trường chất lỏng: Tối đa là 100 độ C.

Vật liệu que báo: Niken.

Vật liệu vỏ bên ngoài: ABS.– Điện áp: AC 250.

Dòng điện định mức AC: 2.5A (cho tải trở), 22A (cho đèn báo), 2.5A (cho motor).

Dòng điện định mức DC: 230VDC – 0.15A (chỉ sử dụng cho tải trở).

>>>Tài Liệu Đính Kèm. VELT-FS34

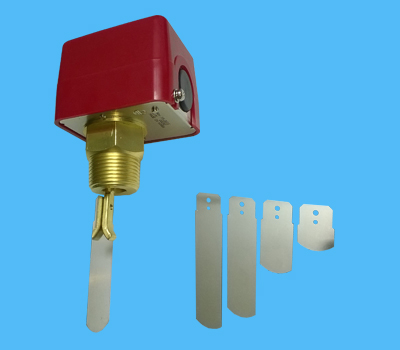

Cảm biến đi kèm nhiều lá đo với độ dài khác nhau, tùy vào kích thước đường ống ta chọn lá đo cho phù hợp.

Thông số kích thước của cảm biến dòng chảy, công tắc báo dòng chảy.

Kích thước công tắc bao gồm kích thước các lá đi kèm.

Cấu tạo và cách lắp đặt công tắc dòng chảy, báo dòng chảy trên đường ống.

Cắt đôi đường ống và gắn một co chữ T vào.  Hai đầu nối vào đường ống, đầu còn lại gắn công tắc dòng chảy với lỗ kết nối ren 3/4 inch..

Bên trong công tắc sẽ đưa ra cho chúng ta 2 đầu dây ra để mắc nối tiếp với thiết bị điện. Tiếp điểm thường đóng hoặc thường mở, chúng ta có thể tùy chọn theo ứng dụng.

Chú ý khi lắp đặt trên các ống có nhiều co, phải đảm bảo khoảng cách từ co đến công tắc cho phù hợp như trên hình.

Cấu tạo bên trong công tắc nước chảy.

Hiện nay trên thị trường có những hàng giá rẻ, nhìn bên ngoài thì rất giống, bên trong thì rất đơn giản.

Đối với công tắc dòng chảy VELT-FS34 của chúng tôi có cấu tạo phức tạp nhằm cải thiện độ chính xác cao và độ bền theo thời gian. Cụm công tắc lớn giúp công tắc chịu tải cao hơn, đi kèm vít chỉnh độ nhạy của lá cản.

Vì vậy mọi người cần cân nhắc trước khi mua công tắc nước chảy hàng giá quá rẻ.

Hướng dẫn đấu nối điện cảm biến dòng chảy với mô tơ.

Khi công tắc bật motor kích hoạt, bộ hẹn giờ cũng được kích hoạt. Điện qua công tắc Timer NC  làm motor khởi động và bơm nước. Khi có nước chảy trong đường ống thì công tắc dòng chảy kích hoạt duy trì trạng thái.

Công tắc Timer NC sẽ ngắt ra trong một khoảng thời gian cài đặt. Nếu nước trong đường ống không chảy thì motor cũng ngừng chạy theo tiếp điểm Timer NC.

Đối với các ứng dụng có dòng nước chảy yếu, lưu lượng thấp.  Không có khả năng tác động được lá cảm biến thì không thể xài công tắc trên thì chúng ta phải sử dụng qua cảm biến báo nước chảy.

Công tắc báo dòng chảy lưu lượng thấp.

Model: VELT-FS10-P

Các loại công tắc nước chảy dưới đây sử dụng cho các loại bơm nước có lưu lượng thấp. Mọi người tham khảo thông số lưu lượng tối đa của từng loại mà áp dụng cho bơm cửa mình. Còn nguyên lý hoạt động thì như loại công tắc nước bên trên.

Sản phẩm Công tắc dòng chảy  hoạt động theo nguyên tắc cảm biến từ. Khi nước chảy thì tác động nam châm bên trong để tác động công tắc từ bên ngoài.

1. tổng chiều dài của công tắc: 62mm.
2. Lưu lượng bắt đầu: 1-1,5L / phút.
3. lưu lượng tối đa: 9L / phút.
4. điện áp chịu được tối đa: 1.2MPa.
5. nhiệt độ làm việc: -20-60 ° C.
6. Sử dụng cho ống 10mm.
7. Dòng định mức: 0.3A (lưu ý: chỉ kích cho tải relay kiếng, không xài cho contactor hoặc tải như motor, còi hú…)

• Điện áp 5~30VDC

Công tắc báo nước chảy lưu lượng thấp.

Model:

VELT-FS21-P – phi 21mm

VELT-FS27 -P – phi 27mm

2. Lưu lượng bắt đầu: 1,5-2L / phút.
3. lưu lượng tối đa: 20L / phút.
4. điện áp chịu được tối đa: 1.2MPa.
5. nhiệt độ làm việc: -20-60 ° C.
6. Sử dụng cho ống 27mm.
7. Dòng định mức: 0.3A ((lưu ý: chỉ kích cho tải relay kiếng, không xài cho contactor hoặc tải như motor, còi hú…)
8. Điện áp DC 0~36VDC, AC220V.

Cảm biến nước chảy lưu lượng thân đồng.

Model: VELT-FS21-C – phi 21 mm.

2. Lưu lượng bắt đầu: 1-1.5L / phút.
3. lưu lượng tối đa: 12L / phút.
4. điện áp chịu được tối đa: 1.2MPa.
5. nhiệt độ làm việc: -20-60 ° C.
6. Sử dụng cho ống 21mm.
7. Dòng định mức: 0.3A . (lưu ý: chỉ kích cho tải relay kiếng, không xài cho contactor hoặc tải như motor, còi hú…)
8. Điện áp  DC/AC 220V.

Công tắc dòng chảy, công tắc báo dòng chảy không tiếp xúc trên đường ống.

Đây là loại công tắc báo nước, không phải nước chảy, miễn có nước là báo, dạng không tiếp xúc.

Khi nước có trong đường ống thì sẽ báo tín hiệu.

Có thể áp dụng trong một và trường hợp

Nguồn cấp: 24VDC

Ngõ ra: NPN hoặc PNP 24vdc.

WFS-1001, WFS-1001.

Một số ưng dụng công tắc dòng chảy.

Được sử dụng trong các hệ thống tự động hóa và điều khiển. Công tắc dòng chảy hoạt động dựa trên việc đo lường dòng chảy của chất lỏng trong đường ống hoặc ống dẫn. Khi bơm nước tạo ra dòng chảy đạt đến một ngưỡng nhất định, công tắc sẽ kích hoạt hoặc ngắt các thiết bị điều khiển, ví dụ như bơm, van, hay hệ thống cảnh báo.

Bảo vệ cháy bơm do quá nhiệt.

Khi bơm nước hoạt động sẽ sinh ra nhiệt độ và được làm mát khi có nước chảy qua. Motor hoạt động khoản trên 10 phút sẽ làm nóng chảy các lớp nhựa trong cuộn dây và sinh ra chập điện.

Khi lắp công tắc dòng chảy trên đường ống thì sẽ kích hoạt hệ thống bảo vệ. Kích hoạt ngắt bơm nước khi không được tắc động trong khoảng thời giam được dịnh trước.

Công tắc dòng chảy cho hệ thống chữa cháy

Ứng dụng bảo vệ bơm nước không bị cháy cho hệ thống chữa cháy. Giúp bơm hoạt động liên tục, không bị gián đoạn trong những việc dừng bảo trì, bảo dưỡng.

Được sử dụng rất rộng rãi và số lượng nhiều trong hệ thống phòng cháy. Công tắc giúp bảo vệ cháy bơm nước khi bị hụt nước. Vì khi phòng cháy lượng nước bơm rất nhiều và nước tiêu thụ rất nhanh nên chúng ta rất khó giám sát mức nước khi cạn nước.
