Bộ chống sét lan truyền tín hiệu 4-20ma analog

Bộ chống sét lan truyền tín hiệu 4-20ma analog, thiết bị chống sét tín hiệu, bảo vệ sét lan truyền PLC, biến tần, HMI, máy tính từ cảm biến. Bộ lọc sét tín hiệu 4-20ma.

Tổng quan thiết bị lọc sét cho tín hiệu 4-20mA.

Nội dung bài viết

Là thiết bị được lắp trên đường truyền tín hiệu 4-20mA để bảo vệ sét lan truyền. Thông thường tín hiệu analog thường có đường truyền xa nhất là ở những nơi vùng xa khu dân cư, đi dây ngoài trời rất dễ bị sét lan truyền.

Tham khảo: Cảm biến đo ẩm

Khi bị sét lan truyền thứ nhất là sẽ làm hư cảm biến, thứ hai là làm hư hệ thống đọc tín hiệu ở tủ trung tâm, thậm chí còn làm hư những thiết bị khác liên quan, dẫn đến thiệt hại là rất lớn.

Tham khảo: Nút nhấn khẩn cấp

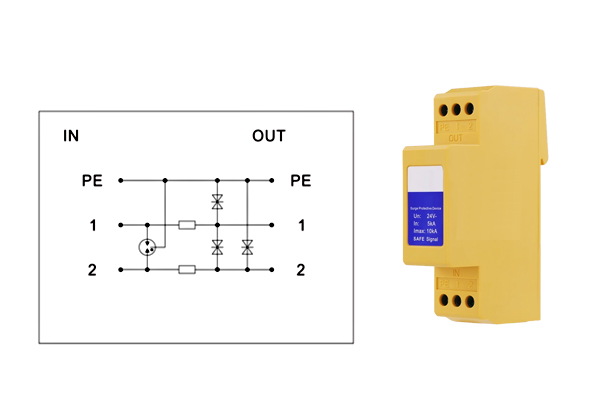

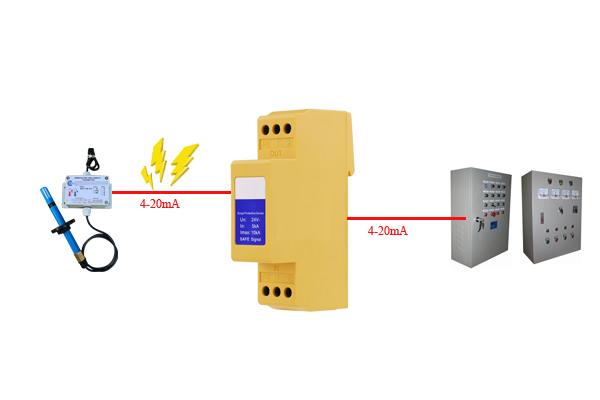

Bộ chống sét lan truyền tín hiệu 4-20mA được lắp cách ly giữa cảm biến và tủ trung tâm, nếu có tín hiệu sét cao áp đi qua sẽ được bộ lọc sét cắt và xả áp trước khi về tủ trung tâm.

Tham khảo: Công tắc dòng chảy

Thông số bộ chống sét lan truyền tín hiệu 4-20ma analog.

Dòng bảo vệ liên tục: 600mA.

Dòng xả danh định: 5Ka.

Dòng xả tối đa: 10Ka.

Mức bảo vệ (at 1kv/us): 40V.

Thời gian đáp ứng: <1ns.

Insertion loss (impedance 1000): <0.2dB.

Bandwidth (IL<3dB): 10MHz.

Môi trường hoạt động: -40~80 độ C.

IP: 20.

Lắp đặt: Din-rail 35mm.

Tham khảo: Lưới lọc bụi

Cách lắp đặt bộ lọc sét 4-20ma

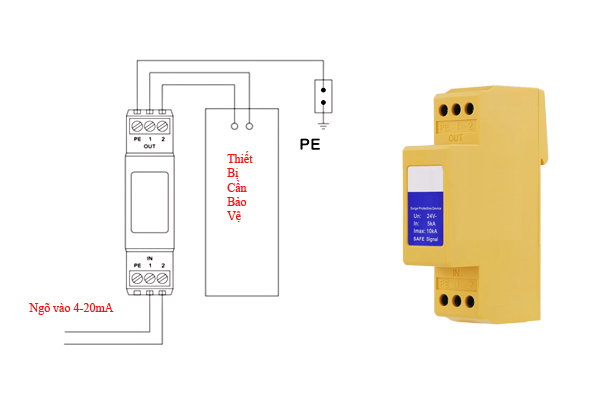

Sản phẩm Bộ chống sét lan truyền tín hiệu 4-20ma analog được mắc nối tiếp với đường truyền tín hiệu theo ký hiệu input và output.

In được nối với đầu vào, out được lắp vào thiết bị bảo vệ.

Tham khảo: Hộp nút nhấn

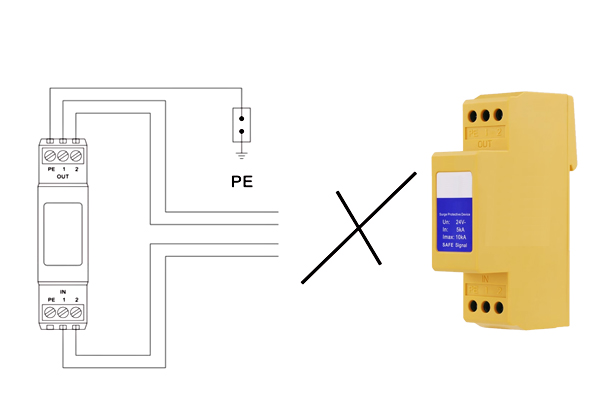

Khi đấu dây sản phẩm cần đảm bảo các đặc tính điện của đường dây tiếp cận phù hợp với nhận dạng đầu cuối , cụ thể là chân 1, 2 được đấu nối tương ứng với dây tín hiệu, chân tín hiệu PE phải được nối với dây nối đất.

Tham khảo: Bộ hẹn giờ

Dây PE là cáp đồng 1.5mm2 trở lên, càng ngắn càng tốt, càng thẳng càng tốt.

Sản phẩm được lắp trên din-rail cố định. Khi có nhiều thiết bị lắp cùng có thể sử dụng thanh rail nối đất chuyên dụng.
