Bộ chia tín hiệu analog 4-20mA, 0-10Vdc

2019-07-12 14:31:37

Bộ chia tín hiệu analog 4-20mA, 0-10Vdc, bo chia tin hieu, bộ cách ly tín hiệuchia tín hiệu analogtín hiệu 4-20mA, chia tín hiệu 0-10vdc.

Bộ chia tín hiệu được sản xuất nội địa China, đảm bảo chất lượng, thông số đầy đủ và đặc biệt là giá tốt, bảo hành 12 tháng.

Với thiết kế mỏng, sắc sảo, lắp đặt Din-rail, hàng tiêu chuẩn, đa dạng các loại tín hiệu analog, chia tín hiệu từ 4-20mA hoặc 0-10vdc, 0-5VDC, 0-20mA sang 2 ngõ ra 4-20mA hoặc 0-10VDC, hoặc cả hai loại.

Tù một tín hiệu có thể chia thành 2, 3, và 4. từ 1 tín hiệu 4-20mA sang 4 tín hiệu 4-20mA

Khi nào sử dụng Bộ chia tín hiệu analog 4-20mA, 0-10Vdc.

Thông thường một thiết bị điển hình như điều khiển nhiệt độ chỉ có một ngõ ra điều khiển chính, nếu muốn điều khiển từ hai thiết bị trở lên thì không đủ công suất, nhiều người tưởng rằng với tín hiệu dòng thì có thể điều khiển nhiều thiết bị cùng một lúc, vì khi mắc nối tiếp qua các thiết bị thì dòng điện bằng nhau theo định luật Ohm, điều này thì đúng, nhưng thực tế công suất ngõ ra không đủ. Chúng ta cứ hình dung có một cộng dây (dây tượng trưng cho dòng điện) có thể luồn qua 10 quả tạ, mỗi quả 1 ký, khi đó mỗi quả đều được một sợi dây cùng kích thước luồn qua, nhưng sợi dây này không thể dùng để nâng 10 quả tạ.

Tương tự như điện áp cũng vậy, không thể treo song song 10 quả tạ trên một cái móc chỉ chịu đựng vật hơn 1 ký. Thông thường các thiết bị có ngõ ra analog chỉ đủ công suất để điều khiển cho một một thiết bị khác. Vì vậy bộ chia tín hiệu analog lúc này phải dùng đến.

Bộ chia tín hiệu analog 4-20mA, 0-10Vdc

Chia tín hiệu 4-20mA giúp điều khiển nhiều thiết bị cùng lúc.

Một ví dụ thực tế là khi bạn cần điều khiển nhiệt độ thông qua 3 bộ SCR, bạn muốn nhiệt độ đều bằng nhau, hoặc khi tải quá lớn mà SCR công suất quá nhỏ, ta chia tải thành 3 bộ điều khiển cùng lúc 3 hoặc 4 con SCR cùng một lúc. Lúc này ta thấy bộ chia tín hiệu rất cần thiết phải không.

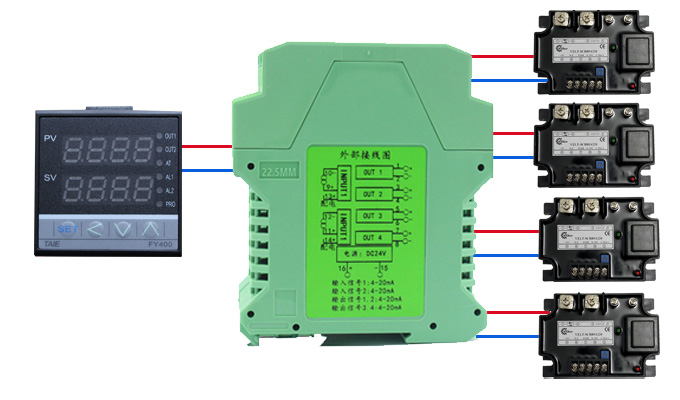

Bộ chia 4-20mA

Bộ chia 4-20mA thành 4 tín hiệu.

Bộ chia tín hiệu analog giúp một thiết bị có thể điều khiển thêm nhiều thiết bị cùng một lúc, đặc biệt là nhờ vậy mà tín hiệu điều khiển cho các thiết bị tương đồng nhau, cùng một nhiệt độ, cùng một áp suất, cùng một độ ẩm…

Bộ chia tín hiệu analog 4-20mA, 0-10Vdc.

Bộ chia tín hiệu analog 4-20mA, 0-10Vdc

Bộ chia tín hiệu analog 4-20mA, 0-10Vdc.

Sản phẩm bộ chia tín hiệu 4-20mA, 0-10VDC được thiết kế cài rail, dễ dàng lắp đặt, thiết kế mõng tiết kiệm diện tích tủ điện.

Sử dụng trong chia tín hiệu cảm biến áp suất, vừa điều khiển biến tần, vừa dùng làm tín hiệu hiển thị hoặc đưa vào PLC, chia tín hiệu cảm biến độ ẩm, điều khiển hệ thống hơi, khí nén, hệ thống nhiệt độ.

Bộ chia tín hiệu cũng được dùng làm bộ cách ly tín hiệu giữa các hệ thống điều khiển với hệ thống động lực chính, làm giảm sự tác động nhiễu giữa các hệ thống với nhau

Bộ chia tín hiệu 4-20mA, 0-10vdc còn được dùng làm bộ khuếch đại tín hiệu khi truyền tín hiệu đi quá xa, ví dụ truyền tín hiệu tầm 100 mét thì ta nên đặt một bộ chia tín hiệu ở giữa, giảm được nhiễu và suy giảm tín hiệu trên đường dây.

Bên trong bộ chia tín hiệu 4-20mA sang 3 ngõ ra

Bên trong bộ chia tín hiệu 4-20mA sang 3 ngõ ra.

Vấn đề sai số thì chúng ta không nên phải bàn nữa, với bộ chia tín hiệu analog của chúng tôi có thể điều chỉnh sai số zero (4mA) và Span (20mA) độc lập cho từng ngõ ra, thằng nào mà hơi lệch thì chỉ cần chỉnh bù cái biến trở là xong.

Cách điều chỉnh sai số cho ngõ ra là, cho tín hiệu vào 4mA, sau đó chỉnh biến trở zero cho từng ngõ ra sao cho các ngõ ra đều bằng nhau. Sau đó cho ngõ vào là 20mA và chỉnh các biến trở Span các ngõ ra.

Và show cho mọi người thấy vậy thôi chứ cái này nhà sản xuất đã căng chỉnh chính xác hết rồi, nên rất hiếm khi chúng ta làm đến điều này.

Bo mạch bộ chia tín hiệu 4-20mA.

Bo mạch bộ chia tín hiệu 4-20mA.

Nếu bạn còn nghi ngờ về chất lượng của bộ chia tín hiệu 4-20mA thì hãy nhìn cái mạch bên trong thì có thể biết được chất lượng của nó rồi.

Thông số kỹ thuật Bộ chia tín hiệu analog 4-20mA, 0-10Vdc.

-Thông số kích thước Bộ chia tín hiệu analog 4-20mA, 0-10Vdc.

Bộ chia tín hiệu analog 4-20mA, 0-10Vdc

Thông số kích thước bộ chia 4-20mA.

Thiết kế thân nhựa chắc chắn, bề rộng  mỏng và lắp đặt trên rail tiêu chuẩn, tiết kiệm không giang trong các tủ điện.

Bộ chia tín hiệu 4-20mA chia thanh nhiều tín hiệu analog độc lập. là giải pháp mở rộng và tiết kiệm cho các dự án.

Mọi chi tiết vui lòng liên hệ.

ĐT: 0938 567 902 gặp Tính  (Zalo OK).

Email : Nguyentinh@outlook.com

Skype: tinhf4
