Bộ chuyển đổi tín hiệu 0-5A sang 4-20mA.
Bộ chuyển đổi tín hiệu 0-5Adc sang 4-20mA, 0-5Aac sang tín hiệu 0-10vdc, 4-20mA, chuyển đổi, 0-1A, sang 4-20mA.
Nội dung bài viết
Thông tin về bộ chuyển đổi tín hiệu dòng.
Bộ chuyển đổi tín hiệu sản xuất China, có chất lượng tốt, có độ cách ly cao, thiết kế chắc chắn và nhỏ gọn, là nhà chuyên sản xuất các thiết bị thiên về xử lý các tín hiệu điện, các bộ chuyển đổi tín hiệu, bộ hiển thị tín hiệu, bộ cách ly Isolators, với các phạm vi rộng, đa dạng và linh hoạt trong các lựa chọn, các sản phẩm với chất lượng tiêu chuẩn ISO 9001:2008.
Tín hiệu 0-5A thông thường là tín hiệu từ các loại biến dòng, ví dụ biến dòng từ 100A sang 5A, 1000A sang 5A, dòng điện 5A đó là tín hiệu thứ cấp mà các thiết bị điện tử có thể đọc được, để từ đó suy ra dòng sơ cấp là bao nhiêu Ampe. Ngoài ra còn có các thiết bị có công suất thấp như motor, bóng đèn…
Các thiết bị đo đếm, hiển thị, thiết bị xử lý, PLC… thường sử dụng tín hiệu analog tiêu chuẩn là 4-20mA, 0-20mA hoặc 0-10VDC. Chính vì vậy mà ta sử dụng bộ chuyển đổi 0-5A sang 4-20mA, 0-10VDC. Là thiết bị trung gian giúp các thiết bị có công suất lớn giao tiếp với thiết bị xử lý.

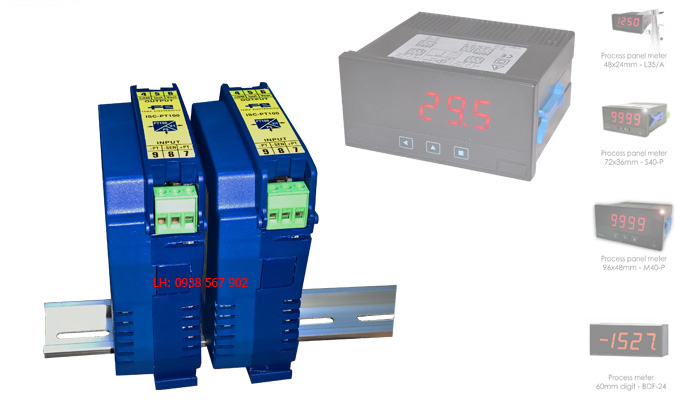

Bộ chuyển đổi tín hiệu 0-5A sang 4-20mA, 0-10VDC.
Sản phẩm bộ chuyển 0-5A sang 4-20mA có thiết kế lắp cài din-rail, với kích thước mỏ và thấp giúp chúng ta có thể dễ dàng lắp đặt và tiếp kiệm diện tích bề ngang lẫn bề dọc.
Hoạt động ổn định với những sóng túc thời và khả năng chống nhiểu cao, bo mạch với hai biến thế cách ly giúp cho sản phẩm có độ cách ly cao nhất giữa ngõ vào và ngõ ra.
Cấu tạo bên trong bộ chuyển đổi tín hiệu.
Vấn đề sai số dối với Bộ chuyển đổi giờ đây không còn là vấn đề nữa, sản phẩm không những có độ chính xác cao, sai số thấp mà còn trang bị cho chúng ta thêm 2 vít chỉnh bù trừ zero và span, với hai vít chỉnh này chúng ta có thể hiệu chỉnh ngưỡng cao và ngưỡng thấp của ngõ ra để có giá trị chính xác nhất.
>>Tham khảo: Bộ chuyển đổi 4-20mA sang 0-10VDC.
Hiệu chỉnh tín hiệu bộ chuyển đổi tín hiệu 0-5A sang 4-20mA.
Chỉnh Zero là chỉnh mức thấp khi ngõ và0 là 0AAC căng chỉnh mức ngõ ra là 4mA, Span là chỉnh mức cao khi ngõ vào là 5AAC, căng chỉnh mức ngõ ra là 20mA.
Thông số kỹ thuật bộ chuyển đổi 0-5A sang 4-20mA.
Model: VELT-A05-420 ngõ ra 4-20mA, VELT-A05-010 ngõ ra 0-10VDC,
– Nguồn cấp: 24VDC. 10%
– Chính xác: 0.2% F.S. at 25ºC.
– Linearity: 0.2% F.S.
– Thời gian đáp ứng: Nhỏ hơn 400ms .
– Vật liệu thân: Polyamide PA6 UL94 V-2.
– Ngõ vào: 0-5AAC.
– Ngõ ra: 4-20mA
– Nhiệt độ:-20~55 độ C.
Sản phẩm thiết kế đơn giản, việc đấu nối cũng rất đơn giản, với ngõ ra trực tiếp 4-20mA và nguồn cấp độc lập 24VDC. 6 dây cho phần kết nối.
Biến dòng ngõ ra analog vơi tín hiệu chuyển 0-5A sang 4-20ma.
Nếu muốn tiết kiệm hơn thì chúng ta chỉ cần xài biến dòng có ngõ ra 4-20mA hoặc 0-10VDC luôn, với biến dòng này thì ta không cần phải mua thêm bộ chuyển đổi 0-5A sang 4-20mA nữa.
Hiện tại biến dòng này có loại 200A, 150A, 100A, 50A, 20A, 10A với ngõ ra 4-20mA và 0-10VDC.
Nếu có nhu cầu về bộ chuyển đổi tín hiệu 0-5A sang 4-20mA, 0-10VDC hãy liên hệ với chúng tôi.
