Cảm biến báo mức chất rắn dạng xoay

Cảm biến báo mức chất rắn dạng xoay.

Cung cấp các loại cảm biến báo mức chất rắn dạng xoay. Cảm biến báo ¨C12C Rotory level, ¨C13C ¨C14C ¨C15C ¨C16C.  ¨C17C ¨C18C kiểu cánh quay. Công tắc ¨C19C ¨C20C. cảm biến báo mức hạt nhựa dạng xoay. Cảm biến báo mức bột cám.

Là loại cảm biến báo mức dạng xoay được thiết kế dành riêng cho báo mức các loại chất rắn.  Như là, bột cám, cát, đá, cảm biến báo mức hạt nhựa, sử dụng báo mức trong các bồn chứa, báo mức Silo, tank, báo mức xi măng.

cac loai cam bien bao muc
Cac loai cam bien bao muc xoay

Khi hoạt động thì bên trong cảm biến báo mức rắn có một motor chuyển động làm cho trục và cánh xoay quay liên tục . Khi có vật tác động vào cánh xoay làm cánh xoay ngừng lại. Lúc này sẽ tạo ra một lực tác động vào một công tắc bên trong làm cho motor ngừng quay.  Và đồng thời tác động thêm một công tắc để tạo một tín hiệu báo trạng thái mức chất rắn.

Sản phẩm cảm biến báo mức dạng xoay được thiết kế có trọng lượng nhẹ, hoạt động ổn định và độ tin cậy cao.

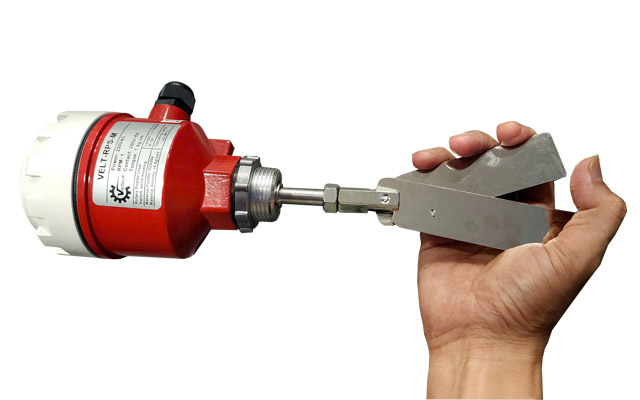

Cam-bien-xoay-canh-mai-cheo-paddle

Phiên bản cánh mới kiểu mái chèo.

Với phiên bản này, chúng ta không cần phải thò tay vào bên trong để lắp cánh như cách kiểu chữ T. Thay cảm biến dễ dàng, nhanh chóng.

Cảm biến báo mức chất rắn dạng xoay.

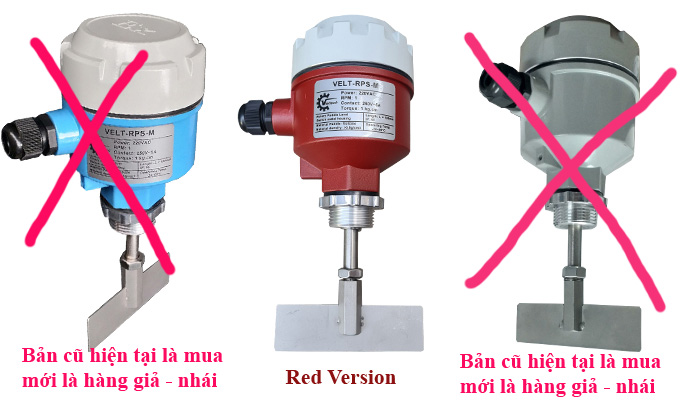

Model cảm biến báo mức cánh xoay:

VELT-RPS-M.

Thân được thiết kế hoàn toàn kim loại chắc chắn, chống cháy nổ. Với cánh xoay được làm bằng chất liệu inox 304 chống mài mòn cao và hóa chất.

Cảm biến báo mức chất rắn dạng xoay
Trên tay cảm biến báo mức dạng xoay.

Sản phẩm được thiết kế tinh sảo, nhỏ gọn, có nhiều dạng kích thước chiều dài khác nhau. Từ đó, tăng thêm nhiều lựa chọn cho khách hàng cũng như các ứng dụng.

Thông số kỹ thuật cảm biến báo mức chất rắn dạng xoay.

  • Nguồn cấp:  220 VAC, hoặc 24VDC.
  • Tiếp điểm: 250VAC 5A.
  • Tốc độ cánh xoay:  1 rpm
  • Chiều quay cánh xoay: Theo chiều kim đồng hồ.
  • Công suất tiêu thụ: 4 W.
  • Nhiệt độ hoạt động: -20~80 độ C, 200 độ c – vừa đủ xài cho các ứng dụng báo mức thông dụng.
  • Momen xoắn: 1kg.cm

Ren vặn: 1” – 34mm.

  • IP: 65 chống bụi và chống nước, sử dụng trong các môi trường ẩm cao, vật liệu xây dựng, cát, đá.
  • Tín hiệu ngõ ra: Tiếp điểm relay NO và NC.
Công tắc báo mức hạt nhựa
Trên tay công tắc báo mức hạt nhựa, báo mức bột, xi măng.

Cấu tạo cảm biến báo mức chất rắn dạng xoay

Hàng kém chất không ai làm tới vậy mọi người yên tâm mà xài.

Bên trong cảm biến báo mức chất rắn dạng xoay gồm hai công tắc hành trình, 1 cái cho ngõ ra báo mức.  Ngoài ra, tiếp điểm 1NO, 1NC và một cái có tác dụng ngắt motor khi mức đầy. Chính vì vậy, mà bạn có thể yên tâm không phải lo nghỉ gì khi motor bị ngừng lại.

Bởi vậy, cảm biến bị hư chỉ đo shock áp, hoặc quá nhiệt.

Motor bên trong là motor của Taiwan giúp cho cảm biến hoạt động bền bỉ với thời gian.

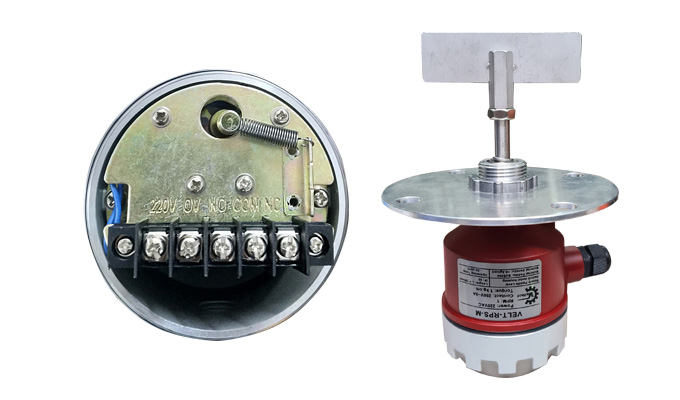

Cấu tạo bên trong của cảm biến báo mức dạng xoay.
Vỏ nhôm CNC – giải nhiệt tốt – thân vỏ cực chất.

Cảm biến báo mức dạng rắn dạng xoay có cấu tạo đơn giản, thiết kế chắn chắn, dễ dàng tháo lắp bảo trì, bảo dưỡng.

Thiết kế cảm biến báo mức xoay.
Thiết kế cảm biến báo mức xoay.

Cánh xoay và trục được làm inox 304 và có thể tháo ra dễ dàng khi lắp vào bồn.

Cảm biến báo mức chất rắn dạng xoay model: VLET-RPS-M-F

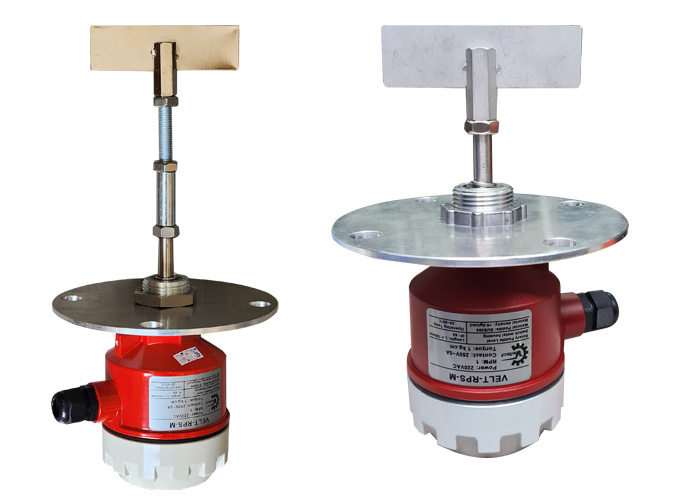

Cảm biến báo mức xoay dạng mặt bích.
Cảm biến báo mức xoay dạng mặt bích.

Với thiết kế mặt bích, chúng ta có thể áp dụng cho các loại bồn sâu lắp bên hông. Chúng ta không thể lắp cánh, nên loại mặt bích là lựa chọn hợp lý nhất. Mặt bích rời có thể tháo rời dễ dàng khi chúng ta không xài.

Ứng dụng cảm biến xoay trong nhiệt độ cao 200 độ C.

Đối với những ứng dụng báo mức với nhiệt độ cao thì chúng ta phải chọn loại cảm biến hoạt động với nhiệt độ cao hơn.  Bởi vì, nếu không cảm biến sẻ bị cháy vì quá nhiệt.

Model: VELT-RPS-H.

cam bien bao muc xoay 200 do c
Trên tay công tắc báo mức chất rắn dạng xoay chịu nhiệt cao 200 độ C.

Cảm biến đi kèm là lá tản nhiệt, làm nhiệt độ giảm xuống đảm bảo cho cảm biến hoạt động liên tục ở môi trường với nhiệt độ cao lên đến 200 độ C.

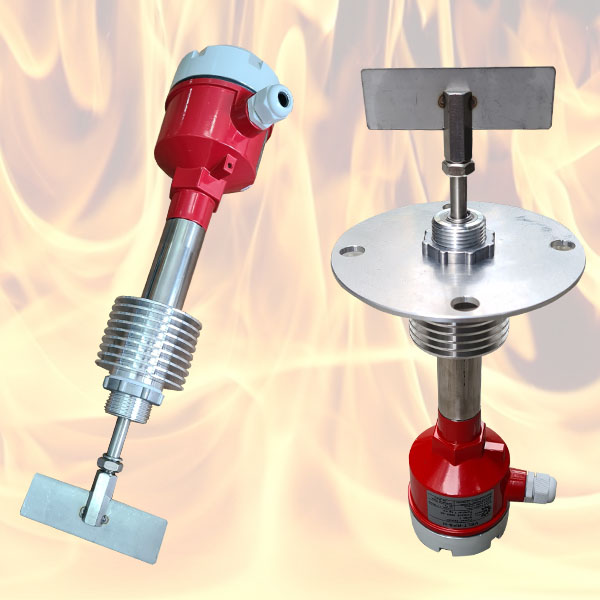

Báo mức dang xoay hoạt động 300 độ C.

Cảm biến bao mức cám thức ăn gia súc dạng xoay
Cảm biến bao mức cám thức ăn gia súc dạng xoay.

Với phiên bản mới, cảm biến được thiết kế cách ly nhiệt với cần dài hơn, cho khả năng chịu nhiệt rất cao. Giúp cho cảm biến báo mức nguyên liệu chịu nhiệt cao 300 độ C.

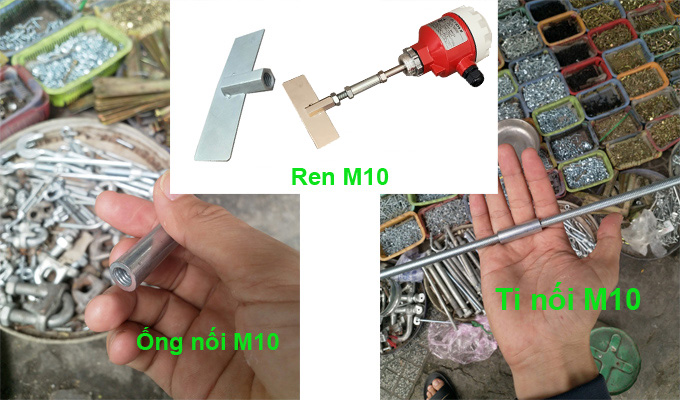

Nối dài cần xoay cho báo mức rắn như thế nào?

Nếu bạn muốn nối dài cánh thì mọi chuyện quá đơn giản. Bởi vì, thì thiết kế cảm biến báo mức hạt nhựa có thể tháo rời bằng ren vặn M10. Nên chỉ cần vài phị kiện đơn giản dễ tìm, chúng ta có thể tìm thấy dễ dàng ở các tiệm bán sắt,

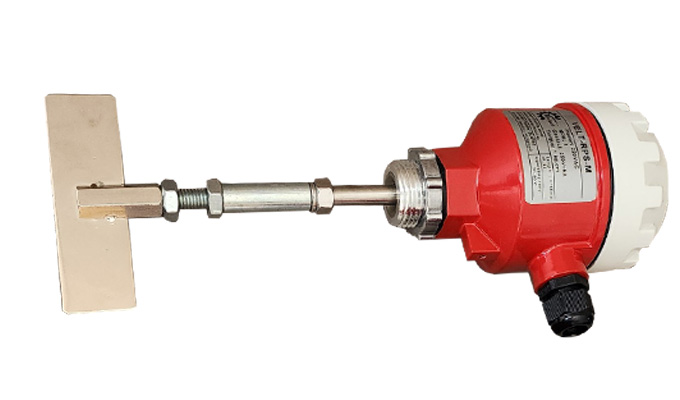

Cảm biến báo mức chất rắn dạng xoay, báo mức hạt nhựa
Cảm biến báo mức hạt nhựa.

Mua ti ren M10, mua nối  ti M10 là nối bao nhiêu cũng được.

Với những qui cách và tính năng đa dụng. Chúng ta có thể thay thế và sử dụng cho tất cả các loại Cảm biến báo mức chất rắn dạng xoay của các hãng khác.

Cam-bien-bao-muc-chat-ran-xoay
Thay thế được cho các loại cảm biến xoay khác.

Chỉ cần lựa chọn đúng loại điện áp hoạt động là có thể thay thế được. Về cách đấu nối và ngõ ra hầu hết là như nhau.

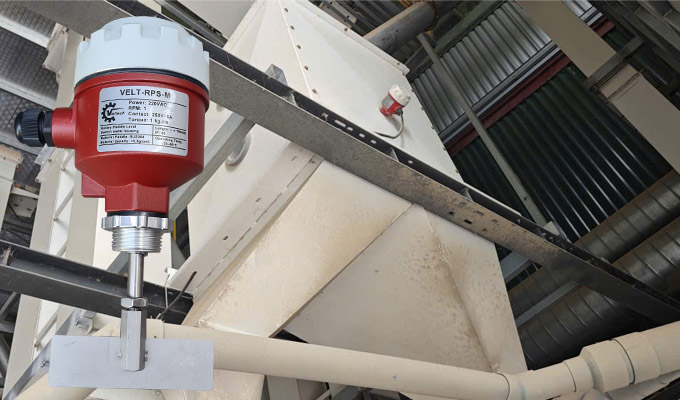

Vài mô tả về cách lắp đặt cảm biến.

Một vài kiểu lắp đặt cảm biến báo mức dạng rắn trong bồn, sử dụng trong báo đầy hoặc báo cạn.

cam bien bao muc chat ran 01
Lắp Cảm biến báo mức chất rắn dạng xoay.

Cảm biến báo mức bột cám, cát, cánh xoay có nhiều dạng kích thước và có nhiều model khác nhau. Vì vậy, tùy vào ứng dụng mà chúng ta chọn loại cảm biến thích hợp.

Ngoài cảm biến báo mức xi măng, hạt nhựa. Chúng tôi còn có các loại cảm biến báo mức điện dung, cảm biến báo mức siêu âm. Cảm biến báo mức dạng phao, cảm biến báo mức điện cực, cảm biến báo mức dạng quang… Vui lòng xem các sản phẩm này trên các bài viết khác.

Để biết thêm chi tiết và ứng dụng.

Email : Nguyentinh@outlook.com

Skype: tinhf4

Cảm biến báo mức Kansai MS-2 tương đương. Cảm biến xoay Kansai MS-2, Cảm biến VELT-RPS, JB-SD, JB-SD-220VAC
