Bộ khuếch đại tín hiệu analog 4-20ma, 0-10vdc, bộ cách ly tín hiệu. Giúp tín hiệu không bị suy giảm trên đường truyền xa, chống nhiễu tín hiệu
Đối với các ứng dụng có khoảng cách sử dụng đường truyền xa. Tín hiệu thường sẽ bị suy giảm do nội trở của dây dẫn. Các tín hiệu truyền về sẽ bị sai số, đo lường không chính xác.
Tổng quag về bộ khuếch đại tín hiệu analog
Nội dung bài viết

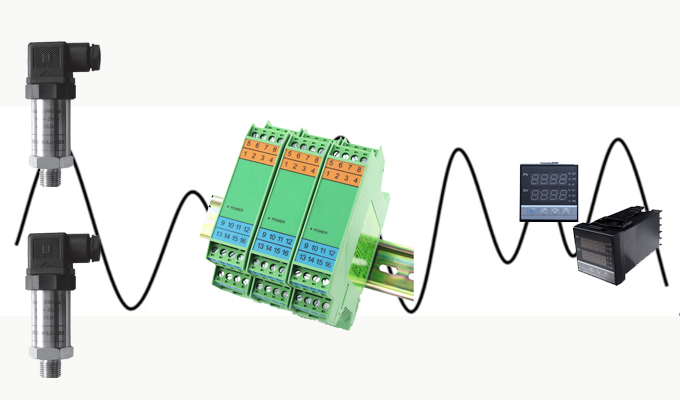

Bộ khuếch đại tín hiệu giúp cân bằng và bù lại tín hiệu như nguyên thủy từ cảm biến ra với một khoảng cách xa.
Khuếch đại tín hiệu từ các loại cảm biến có tín hiệu ngõ ra analog như cảm biến đo ẩm, cảm biến áp suất, cảm biến siêu âm, cảm biến nhiệt độ, cảm biến đo gió, cảm biến ánh sáng, cảm biến PH… Những loại cảm biến này có ngõ ra 4-20mA hoặc 0-10VDC. Khi truyền xa trên vài trăm mét thì phải cần Bộ khuếch đại tín hiệu analog 4-20ma. Đặc biệt là tín hiệu 0-10VDC là chịu ảnh hưởng nhiều nhất trên đường truyền tín hiệu xa.
>>Tham khảo: Hệ thống giám sát nhiệt độ kho lạnh
Không như được dùng làm Bộ khuếch đại tín hiệu analog 4-20ma mà nó còn là bộ cách ly tín hiệu giữa các thiết bị với nhau. Chống được nhiễu từ nguồn gây nhiễu như một bộ lọc nhiễu điện từ biến tần. Hạn chế các ảnh hưởng sét lan truyền khi đi dây tín hiệu xa, ngoài trời, những nơi rừng núi.
Thông số kỹ thuật Bộ khuếch đại tín hiệu analog 4-20ma.
Nguồn cấp: 24VDC .
Ngõ vào: 4-20mA, 0-10VDC.
Ngõ ra: 4-20mA, 0-10VDC .
Thời gian đáp ứng: <10ms .
Sai số: 0.1% F.S
Lắp đặt: Cài trên Din-rail .
Zero: Điều chỉnh 0-5% .
Span: Điều chỉnh 0-10% .
Nhiệt độ: Hoạt động 0-60 độ C.
Kích thước: Dày 22mm x rộng 100mm x cao 114mm
Ứng dụng bộ khuếch đại analog 4-20ma, 0-10VDC.
Khuếch đại tín hiệu cảm biến đo âm thanh từ xa.
Cảm biến đo âm thanh giám sát tiếng ồn ở nơi xa về trung tâm, giám sát những âm thanh lạ cảnh báo trộm, giám sát an ninh từ xa cần Bộ khuếch đại tín hiệu analog 4-20ma.
Giám sát tiếng ồn để cân đối và hạn chế tiếng ồn trong các dây chuyền sản xuất. Đảm bảo sức khỏe cho con người khi đang làm việc. Cân đối máy móc và tiết giảm tiếng ồn.
>>Tham khảo: Cảm biến đo khí oxy
Những lưu ý khi sử dụng Bộ khuếch đại tín hiệu analog 4-20ma.
Khi đấu nối Bộ khuếch đại tín hiệu analog 4-20ma, 0-10VDC chúng ta cần tắt nguồn cấp cho thiết bị. Chú ý số chân đánh dấu trên thiết bị tránh nhầm lẫn cấp nguồn 24VDC và chân ngõ vào.
Tránh đấu lộn ngõ vào và ngõ ra tín hiệu analog sẽ làm hỏng thiết bị.
Ngõ vào và ngõ ra đã được cách ly nên chúng ta không dùng chung dây âm cho thiết bị và các thiết bị khác trong hệ thống điện 24VDC.
Không tự ý tháo thiết bị ra để điều chỉnh các hiệu chỉnh bên trong bo mạch. Sẽ ảnh hưởng đến vấn đề sai số tín hiệu và chính sách bảo hành thiết bị
Cấp nguồn đính cho thiết bị tránh cấp nguồn cao hơn 24VDC hoặc cấp nguồn nhầm 220V
