Bộ điều khiển thyristor 1 pha 3 pha SCR

2019-10-09 14:44:02

Bộ điều khiển thyristor 1 pha 3 pha SCR

Bộ điều khiển thyristor 1 pha 3 pha SCR, bộ điều khiển công suất thyristor, bộ điều khiển SCR, 1 pha, 3 pha, bộ điều khiển công suất điện trở 3 pha, SCR 1 pha, 3 pha.

Là relay bán dẫn 1 pha và 3 pha nhưng có tín hiệu điều khiển đóng mở tương tự (analog).

Là bộ điều khiển công suất điện trở bằng cách thay điện áp cấp vào thông qua tín hiệu analog (4-20mA hoặc 0-10VDC). Được ứng dụng trong điều khiển nhiệt độ, kiểm soát nhiệt độ theo phần trăm tùy thuộc vào góc mở điện áp, điều khiển nhiệt độ, độ ẩm.



Bộ điều khiển thyristor 1 pha 3 pha SCR

Bộ điều khiển thyristor 1 pha 3 pha SCR

Bộ điều khiển thyristor 1 pha 3 pha SCR.

Bộ điều khiển Thyristor 1 pha.

Sữ dụng trong điện áp 1 pha 220VAC hoặc pha-pha 380VAC.

Có dòng định mức tối đa là 160A.

Công suất có sẵn: 80A, 120A, 160A.

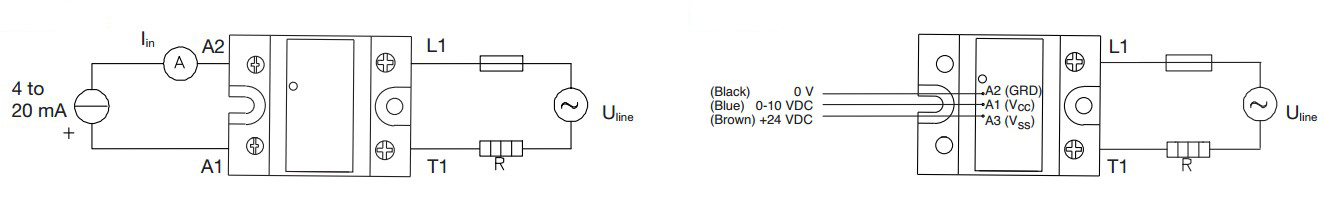

Tín hiệu điều khiển có hai phiên bản: tín hiệu 4-20mA hoặc 0-10VDC. Ngoài ra còn có thể sử dụng tín hiệu biến trở để điều khiển thông qua bộ nguồn 12VDC (cầu phân áp).

Bộ điều khiển Thyristor 3 pha.

Bộ điều khiển Thyristor 1 pha.

Sơ đồ dâu nối đông lực khi ghép 3 pha.

Muốn có thyristor 3 pha ta chỉ cần ghép 3 bộ 1 pha, thông qua bộ chia tín hiệu 4-20mA x 3. Chúng ta sẽ có một bộ 3 pha hoàn hảo với công suất lớn và bền.

Bộ điều khiển SCR, bộ điều khiển điện trở

Bộ điều khiển SCR, bộ điều khiển điện trở.









Bộ điều khiển SCR 3 pha.

Sữ dụng cho điện áp 3 pha 220VAC và 3 pha 380VAC.

Công suất tối đa là 110A.

Tín hiệu điều khiển là: 4-20mA, 0-10VDC, tín hiệu biến trở.



Đế tản nhiệt cho bộ điều khiển thyritor 3 pha.

Kích thước: W x H x D (240 x 100 x 93 mm)

Có thể sử dụng cho 3 relay bán dẫn 1 pha



de nhom tan nhiet relay ban dan ssr12

Để biết thêm chi tiết và ứng dụng vui lòng liên hệ:

ĐT: 0938 567 902 gặp Tính.

Email : Nguyentinh@outlook.com

Website: kythuatdienviet.com

Yahoo: tinhf4

Skype: tinhf4

“Liên hệ để được tư vấn và có giá tốt nhất.”
