Jack cắm, ổ cắm, phích cắm, giắc cắm điện 10 chân, connector.

Các loại Jack cắm điện,  cắm điện, phích cắm điện, giắc cắm điện, rắc cắm điện, ổ cắm công nghiệp, phích cắm công nghiệp, ổ cắm điện công nghiệp 10 chân, 3 chân, 4 chân, 5 chân, 6 chân, 7 chân, 8 chân, 9 chân, 10, 11, 12, 14, 15, 12 chân, 13 chân, 14 chân, 15 chân, 16 chân, 17 chân, 18 chân, 19 chân, 20 chân, 21 chân, 22 chân, 23 chân, 24 chân, 25 chân, 26 chân, 27, 32 chân, 37 chân, 64 chân. Jack cắm điện ngoài trời kín nước.

Jack cắm được sử dụng trong các tủ điện, tủ điều khiển, dùng trong ngành chế tạo máy móc, nhờ jack cắm mà chúng ta kết nối các dây tín hiệu, dây nguồn vào trong tủ điện một cách nhanh chóng, đảm bảo không sợ nhầm lẫn các đầu dây, vì trong các jack có các ngàm cố định, không thể xoay hướng khác. Ngoài ra còn có các loại jack dùng để nốt các dây tín hiệu với nhau (jack nối).

– Dòng định mức: 10A, 5A~60A.

– Vật liệu: Hộp kim nhôm, chống oxy hóa,

– IP: 55, 67 jack cắm chống nước, sử dụng ngoài trời, không lo về nước.

– Tiếp điểm: Đồng.

– Nối dây: Kiểu hàn, domino.

– Thương hiệu: Sinocontec, Maojwei. – Hai thương hiệu là một

– Hàng China: thương hiệu, tiêu chuẩn Quốc Tế và chất lượng cao

>> Tài Liệu Jack loại tròn

>> Tài Liệu Jack nhà binh

>> Tài Liệu Jack Vuông – Heavy Duty

Cùng điểm qua một số thông tin và quy trình sản xuất của jack cắm qua video bên dưới, để chúng ta yên tâm hơn khi sử dụng sản phẩm.

Hàng chất lượng thể hiện qua sự sắc sảo của sản phẩm.

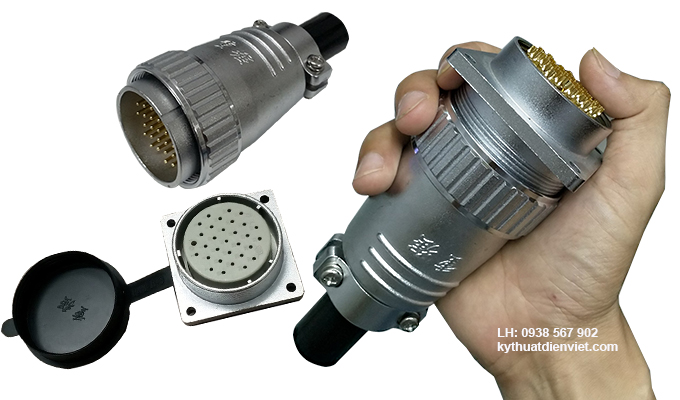

Ổ cắm điện công nghiệp, ổ cắm công nghiêp

Trên tay Ổ cắm điện công nghiệp, ổ cắm công nghiêp 31 chân.

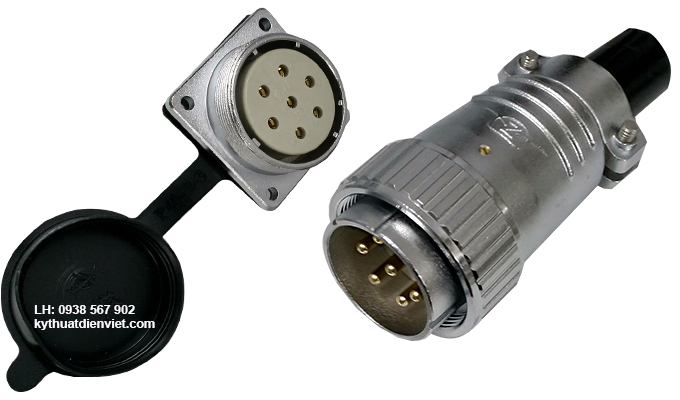

Phích cắm điện công nghiệp, phích cắm công nghiệp

Một loại phích cắm công nghiệp 7 chân phi 40mm, 50A-400V, 20A-250V.

Video kiểm tra sản phẩm ngâm trong nước muối đậm đặc trong 25 ngày.

Sản phẩm sau 25 ngày ngâm trong nước muối.

Rắc cắm không bị gỉ và ăn mòn khi tiếp xúc muối.

Rắc cắm không bị gỉ và ăn mòn khi tiếp xúc muối.

Jack cắm điện, ổ cắm điện, phích cắm điện, giắc cắm điện.

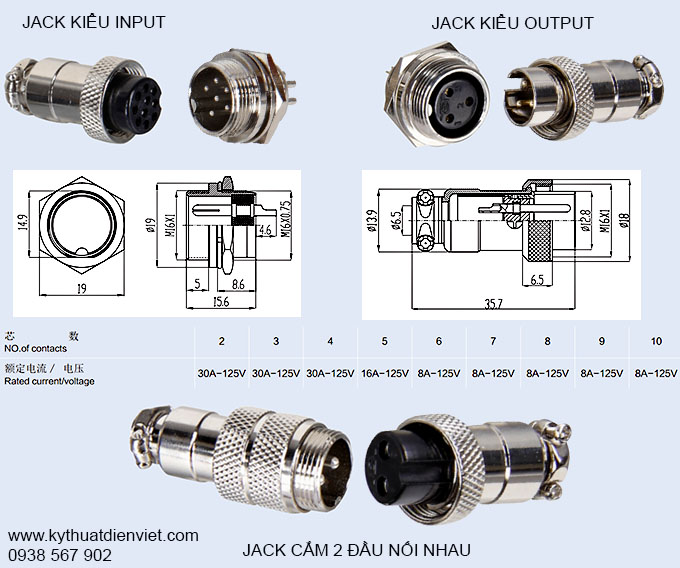

1. Jack cắm điện công nghiệp kiểu 16M.

– Khoét lỗ tủ 16mm.

– Dòng định mức tùy vào số chân (bảng tra trong hình).

– Số chân có sẵn: 2 chân, 3 chân, 4 chân, 5 chân, 6 chân, 8 chân, 10 chân.

– IP: 55

– Nhiệt độ: -20~85 độ C.

Jack cắm, ổ cắm, phích cắm, giắc cắm điện 10 chân

Ổ cắm công nghiệp kiểu 16M.

2. Jack cắm điện công nghiệp ngoài trời kiểu 19M.

– Lỗ tủ 19mm.

– Dòng định mức trên hình.

– IP 55 – ổ cắm điện xài ngoài trời.

– Số chân có sẵn 3 chân, 4 chân, 5 chân.

Chui cắm điện chống nước kiểu 19M

Chui cắm điện chống nước kiểu 19M.

Đối với loại này chỉ có kiểu input, đầu đực gắn tủ. thay thế tương đương cho PLT-193, PLT-194, PLT-195 Apex.

3. Phích cắm điện kiểu 25M.

– Khoét lỗ tủ 25mm.

– Dòng định mức tùy vào số chân (bảng tra trong hình).

Số chân có sẵn: 2 chân, 3 chân, 4 chân, 5 chân, 6 chân, 8 chân.

– IP: 55

– Nhiệt độ: -20~85 độ C.

phích cắm công nghiệp, phích cắm điện công nghiệp kiểu 25M.

phích cắm công nghiệp, phích cắm điện công nghiệp kiểu 25M.

Thay thế cho PLT-253, PLT-254, PLT-255, PLT-256.

4. Phích cắm điện kiểu 30M.

– Khoét lỗ tủ 30mm.

– Dòng định mức tùy vào số chân (bảng tra trong hình).

– Số chân có sẵn: 4 chân, 8 chân.

– IP: 55

– Nhiệt độ: -20~85 độ C.

Jack cắm điện, ổ cắm điện

Jack cắm điện, ổ cắm điện, phích cắm điện, giắc cắm điện kiểu 30M

Jack cắm, ổ cắm, phích cắm, giắc cắm điện kiểu 30M.

5. Ổ cắm điện kiểu 40M.

– Khoét lỗ tủ 40mm.

– Dòng định mức tùy vào số chân (bảng tra trong hình).

– Số chân có sẵn: 4 chân, 6 chân.

– IP: 55

– Nhiệt độ: -20~85 độ C.

Đầu nối dây điện kiểu 40M.

Đầu nối dây điện kiểu 40M.

6. Phích cắm điện công nghiệp kiểu 20P.

Khoét lỗ tủ 20mm.

– Dòng định mức: 25A – 4 Pin, 10A -7 pin.

– Số chân có sẵn:  4 chân, 7 chân.

– IP: 55.

– Nhiệt độ: -20~85 độ C.

Phích cắm điện công nghiệp  phi 20mm

Phích cắm điện công nghiệp phi 20mm.

7. Jack cắm điện kiểu 24P.

– Khoét lỗ tủ 24mm.

– Dòng định mức 5A.

– Số chân có sẵn:  10 chân.

– IP: 55

– Nhiệt độ: -20~85 độ C.

Chui cắm điện nhiều chân.

Chui cắm điện nhiều chân.

8. Ổ cắm điện kiểu 28P.

– Khoét lỗ tủ 28mm.

– Dòng định mức: 10 pin -20A, 12~17 pin 10A, 19~26 pin 5A

– Số chân có sẵn: 10 chân, 12 chân, 17 chân, 20 chân, 26 chân.

– IP: 55

– Nhiệt độ: -20~85 độ C.

Jack cắm điện, ổ cắm điện, phích cắm điện, giắc cắm điện

Đầu nối điện kín nước 28P.

9. Đầu cắm điện kiểu nhà binh.

– Số chân: 4 chân, 5 chân, 6 chân, 7 chân, 8 chân, 9 chân, 10 chân, 14 chân, 17 chân, 19 chân, 22 chân, 24 chân, 26 chân, 37 chân.

– Dòng định mức: 13A

– IP: 55.

– Nhiệt độ: -55~125 độ C.

Cấu tạo ổ cắm công nghiệp kiểu nhà binh

Cấu tạo ổ cắm công nghiệp kiểu nhà binh.



Jack cắm kiểu quân đội.

Jack cắm điện, ổ cắm điện, phích cắm điện kiểu quân đội.

10. Jack cắm điện, ổ cắm điện, phích cắm điện, giắc cắm kín nước.

– Số chân:  6 chân .

– Dòng định mức: 10A

– IP: 67.

– Khoét lỗ: Phi 22mm

Phích cắm điện công nghiệp kín nước IP67.

Phích cắm điện công nghiệp kín nước IP67.

11. Phích cắm điện chống nước vuông 5 và 8 chân.

– Dòng định mức: 10A.

– IP: 55.

– Kích thước 4 lỗ ốc: Rộng 32mm, Dài 70mm.

– Kết nối PG11

Đầu nối điện công nghiệp 5 chân và 8 chân.

Đầu nối điện công nghiệp 5 chân và 8 chân.

12. Jack cắm điện công nghiệp vuông 6 chân.

Model:

H6B-SE-2B-PG13.5
HE-006-M/F
H6B-BK-1L -S

– Dòng định mức: 16A.

– IP: 55.

– Kích thước 4 lỗ ốc: Rộng 32mm, Dài 70mm.

Rắc cắm vuông 6 chân.

Jack cắm điện, ổ cắm điện, phích cắm điện loại vuông 6 chân.

13. Đầu nối dây điện kín nước loại vuông 10 chân.

Model:

H10B-SE-2B-PG16
H10B-BK-1L-S
HE-10-M/F

– Dòng định mức: 16A.

– IP: 55.

– Kích thước 4 lỗ ốc: Rộng 32mm, Dài 83mm

Giắc cắm điện loại vuông 10 chân.

Giắc cắm điện loại vuông 10 chân.

14. Phích cắm điện loại vuông 16 chân.

Model:

H16B-SE-2B-PG21
H16B-BK-1L-S
HE-016-M/F

– Dòng định mức: 16A.

– IP: 55.

– Kích thước 4 lỗ ốc: Rộng 32mm, Dài 103mm

Ổ cắm công nghiệp 16 chân

Ổ cắm công nghiệp 16 chân.

.

Thay thế mã tương đương các hãng khác PLP-116A-16B, PLP-116A-16C, PLP-116A-16M, PLP-116A-16F.

15. Chui cắm điện công nghiệp loại vuông 24 chân.

Model:

H24B-SE-4B-PG21
H24B-BK-2L-S
HE-024-M/F

– Dòng định mức: 16A.

– IP: 55.

– Kích thước 4 lỗ ốc: Rộng 32mm, Dài 130mm.

Phích cắm công nghiệp 24 chân.

Phích cắm công nghiệp 24 chân.

Thay thế tương đương hãng khác Jack cắm điện, ổ cắm điện, phích cắm điện, giắc cắm điện PLP-124A-24B, PLP-124A-24C, PLP-124A-24M PLP-124A-24F

16. Đầu nối dây điện vuông 32 chân.

Dòng định mức 16A.

Kiểu chân rời, bấm dây và nhét vào khi sử dụng.

– IP: 55.

– Kích thước 4 lỗ ốc: Rộng 32mm, Dài 103mm

Jack cắm công nghiệp kiểu 32 chân

Jack cắm điện, ổ cắm điện, phích cắm điện, giắc cắm điện kiểu 32 chân.

Cùng xem qua viclip để xem cách đấu dây cho loại jack 32 chân.



17. Ổ cắm công nghiệp vuông 32 chân.

Dòng định mức 16A.

Kiểu bắt vít.

– IP: 55.

– Kích thước 4 lỗ ốc: Rộng 65mm, Dài 110mm

Phích cắm điện công nghiệp 32 chân

Phích cắm điện công nghiệp 32 chân.

18. Phích cắm công nghiệp vuông 64 chân.

Dòng định mức 10A.

Kiểu bắt vít.

– IP: 55.

– Kích thước 4 lỗ ốc: Rộng 32mm, Dài 130mm.

Ổ cắm điện công nghiệp 60 chân.

Ổ cắm điện công nghiệp 60 chân.

19. Jack cắm điện, ổ cắm điện, phích cắm điện, giắc cắm điện cho các loại cảm biến – connector.

– Kích thước: M12, M8. sử dụng cho các loại cảm biến.

– Kết nối dây: Domino.

– IP: 67.

– Số chân: 3 chân, 4 chân, 5 chân, 6 chân, 8 chân

– Dòng điện: 5A.

Chui cắm điện cho sensor.

Jack cắm, ổ cắm, phích cắm, giắc cắm điện cho sensor.
